机器视觉基础（2）-工业镜头

一：概述

（1）工业镜头的定义

$\qquad$工业镜头，严格来说，是指应用于工业自动化、质量检测、科研实验等非消费级领域的光学成像器件。它的主要作用是将目标物体反射或发出的光线聚焦并投射到图像传感器（如CCD或CMOS）的光敏面上，从而形成清晰的光学图像，供后续的图像处理系统进行分析和判断。

$\qquad$它并非一个独立的成品，而是机器视觉系统中连接被测物体与图像传感器的关键桥梁。

（2）工业镜头的核心功能

$\qquad$从光学原理上讲，工业镜头承担了两个最根本的任务：

1. 光学成像：将一定视场范围内的景物，按照特定的放大倍率，在像平面上形成一个清晰、真实的影像。这是其最基本的功能。
2. 信息传递：影像的质量（如清晰度、对比度、几何保真度）直接决定了整个视觉系统性能的上限。镜头所传递的光学信息，是后续一切算法和决策的基础。

（3）与普通镜头的主要区别（工业属性）

$\qquad$工业镜头被冠以“工业”二字，意味着它必须适应严苛的工业环境，其设计理念与普通的摄影或摄像镜头有显著区别：

1. 高稳定性与耐用性：工业环境往往伴随震动、粉尘、温度变化等干扰因素。工业镜头通常采用坚固的全金属镜筒和锁定装置，以保持光学元件的精确定位，确保长期工作的可靠性。
2. 低畸变与高保真度：为了进行精确的尺寸测量，工业镜头必须严格控制光学畸变，尽可能还原物体的真实几何形状，保证“所见即所得”。
3. 高分辨率：随着传感器像素越来越高，工业镜头需要具备足够的分辨能力，以匹配传感器，避免镜头成为成像系统的瓶颈。
4. 可重复性：在自动化生产中，镜头需要保证在每一次拍摄中，都能输出同样高质量的图像，以确保检测标准的一致性。

（4）基本分类概览

$\qquad$工业镜头种类繁多，根据不同的应用需求，主要可以分为以下几类：

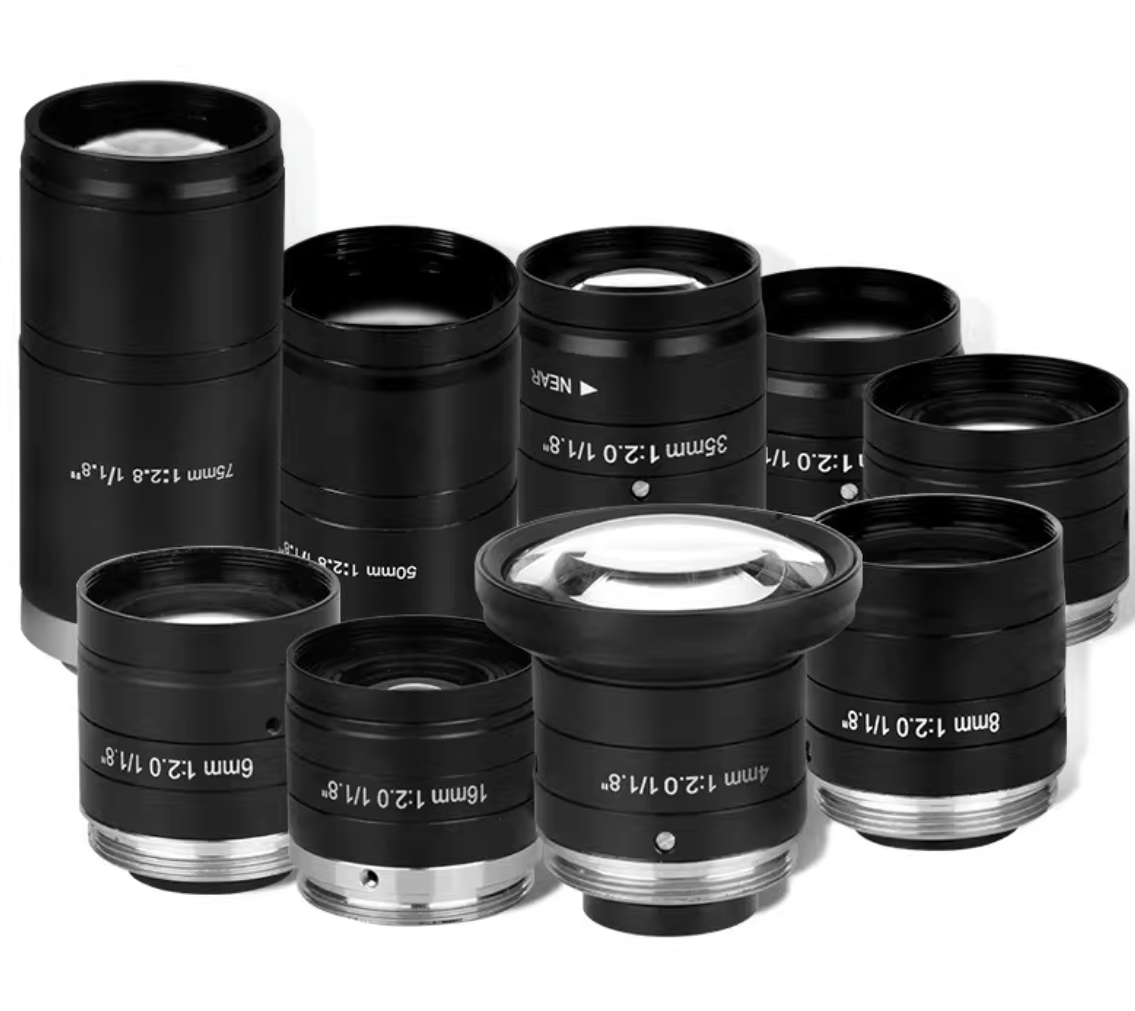

• 定焦镜头：焦距固定，光学设计和像质校正可以做到最优，是工业应用中最广泛的类型。
• 变焦镜头：焦距可调，灵活性高，但通常体积较大，且在工业应用中较少用于精确测量。
• 远心镜头：一种特殊的、高端的工业镜头。其主要特点是具有“平行光路”，在一定物距范围内，图像放大倍率不变，能从根本上消除透视误差，是精密测量的首选。
• 特种镜头：针对特定光谱或环境设计的镜头，如紫外镜头、红外镜头、耐辐射镜头等。

---

总结来说：工业镜头是一个以高精度、高稳定性、低畸变为核心要求的精密光学器件。它的任务是忠实地将物理世界的影像，转化为可供机器分析和理解的光学信号。

---

二：工业镜头的相关参数

（一）：焦距

一、 严谨定义

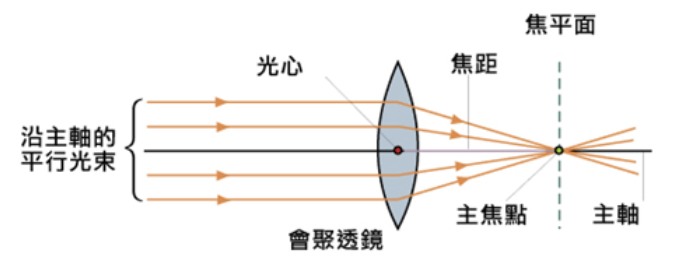

$\qquad$焦距是镜头的一个固有光学属性，在几何光学中，它被严格定义为：从镜头的后主平面到其焦平面（即无穷远物体发出的平行光线会聚的点所在的平面）之间的距离。

$\qquad$对于工业镜头这样的实际成像系统，一个更实用的理解是：它决定了镜头对光线的折弯能力。焦距数值越小，表示镜头对光线的折弯能力越强；焦距数值越大，折弯能力越弱。

二、 焦距对成像的三大核心影响

$\qquad$焦距的变化会系统性地改变成像的几何关系，主要体现在以下三个方面：

1. 视场角

• 原理：在传感器尺寸固定的前提下，焦距与视场角成严格的反比关系。
• 表现：
  • 短焦距：视场角大，能捕捉到更广阔的场景。
  • 长焦距：视场角小，只能捕捉到场景中较窄的一部分，类似于“望远镜”的效果。

2. 放大倍率

• 原理：在物距固定的前提下，焦距与成像的放大倍率成正比关系。
• 表现：
  • 短焦距：物体在传感器上成的像较小，单位像素代表的实际物理尺寸较大。
  • 长焦距：物体在传感器上成的像较大，单位像素代表的实际物理尺寸较小，能呈现更多物体的细节。

3. 透视关系与景深

• 透视：焦距会影响图像的透视感（即近大远小的剧烈程度）。广角镜头（短焦）会夸张这种透视感，使前景物体显得更大，背景显得更远；而长焦镜头则会压缩这种透视感，使前后物体看起来距离更近。
• 景深：在其他条件（光圈、物距）不变的情况下，焦距越短，景深越大；焦距越长，景深越浅。

三、 工业镜头焦距的分类与典型应用

$\qquad$工业领域根据焦距的长短，通常将镜头分为以下几类：

1. 短焦距镜头（广角镜头）
$\qquad$通常指焦距在 12mm 以下的镜头。

• 光学特征：极大的视场角。
• 应用场景：主要用于在空间受限或需要观察大范围的情况下，例如：
  • 电子线路板的全板检测。
  • 大型工件（如汽车零部件）的整体定位。
  • 监控大面积的流水线入口或仓储区域。

2. 标准焦距镜头
$\qquad$通常指焦距在 16mm 到 50mm 之间的C接口镜头（这是工业机器视觉最常用的接口标准之一）。

• 光学特征：视场角和人眼观察习惯较为接近，透视关系自然，畸变相对容易控制。
• 应用场景：工业自动化中最通用的镜头，适用范围极广，包括：
  • 通用零部件尺寸测量。
  • 字符识别与条码读取。
  • 定位引导机器人抓取。

3. 长焦距镜头（望远镜头）
$\qquad$通常指焦距在 50mm 以上的镜头。

• 光学特征：视场角小，放大倍率高，工作距离可以设置得较远。
• 应用场景：适用于无法近距离安装相机，但又需要获取高分辨率细节的场合，例如：
  • 冶金行业的炉内高温监控（需远距离观察）。
  • 交通卡口的车牌识别。
  • 检测高速运动物体（如在较远处即可捕捉到细节）。

4. 显微物镜
$\qquad$焦距极短，通常与显微镜筒组合使用。

• 光学特征：极高的放大倍率。
• 应用场景：观察微观结构，如半导体晶圆缺陷、精密机械加工的表面质量。

四、 焦距选择的实际考虑因素

$\qquad$在选择工业镜头焦距时，严谨的工程师需要考虑以下约束条件：

• 工作距离：安装环境允许镜头前端到被测物体之间的距离是固定的。
• 所需视场：需要拍摄的物体实际范围大小是固定的。

$\qquad$根据这三个物理量，可以通过一个简化的光学公式进行估算（假设镜头畸变忽略不计）：

$$f=\frac{WD*H_s}{FOV}$$

其中：

• $f$ 为所需焦距
• $WD$ 为工作距离
• $H_s$ 为传感器靶面高度（或宽度）
• $FOV$ 为对应的视场高度（或宽度）

重要提示：这个公式计算出的焦距是理论值。实际选型时，通常需要选择最接近且略小于计算值的标准焦距镜头，以保证视场能够完全覆盖被测物体，留有一定的余量。

---

总结而言：焦距是工业镜头选型的第一道关口。它决定了相机该放在哪里（工作距离），以及能看到多大的范围（视场），并间接影响了最终图像的几何关系与景深特征。

---

---

（二）：视场角与像场角

$\qquad$视场角和像场角是描述镜头成像范围的两个密切相关但又完全不同的概念。在严谨的光学设计中，必须严格区分二者。

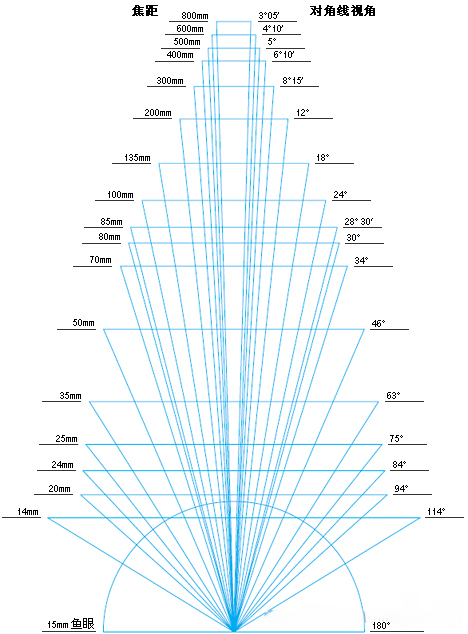

一、 视场角

1. 定义

$\qquad$视场角是指通过镜头，在像面（传感器）上能清晰成像的物方空间的角度范围。简单来说，它决定了镜头能够看到多大的景物范围。

$\qquad$严格定义：以镜头中心为顶点，以被测物体通过镜头在像面上清晰成像的最大范围的两条边缘光线构成的夹角。

2. 分类

$\qquad$根据测量基准的不同，视场角通常分为三种：

• 水平视场角：在水平方向上，镜头所能覆盖的角度范围。这是工业应用中最常用的参考值。
• 垂直视场角：在垂直方向上，镜头所能覆盖的角度范围。
• 对角线视场角：在传感器对角线方向上，镜头所能覆盖的角度范围。在镜头规格书中，若不特殊说明，通常给出的视场角都是指对角线视场角。

3. 计算公式

$\qquad$视场角、焦距与传感器尺寸三者之间存在严格的数学关系：

$$θ=2 arctan(\frac{L}{2f})$$

其中：

• $θ$ 为视场角
• $L$ 为传感器靶面的高度、宽度或对角线长度
• $f$为镜头焦距

核心推论：在传感器尺寸固定的情况下，焦距越短，视场角越大；焦距越长，视场角越小。

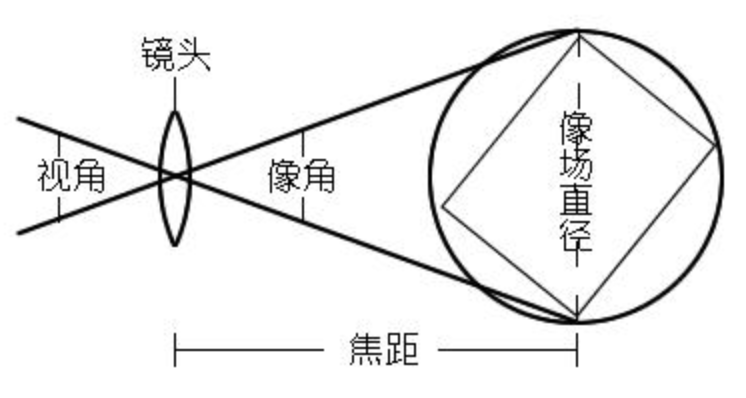

二、 像场角

1. 定义

$\qquad$像场角是从镜头像方空间描述的角度概念。它指的是从镜头出射的主光线与光轴的最大夹角，或者说，它决定了镜头所成像平面的大小。

严格定义：镜头能够提供清晰、亮度均匀的像的圆形区域所对应的角度范围。

2. 与像面直径的关系

$\qquad$镜头的像场角决定了它的最大成像圈。这个成像圈是一个圆形区域，只有在这个圆内的光线才能被有效校正，提供高质量的图像。

$\qquad$成像圈的直径 DD 与像场角 θ′θ′ 和镜头后主点到像面的距离（近似为焦距）有关：

$$D≈2f tan(θ'/2)$$

三、 两者的关系与区别

$\qquad$这是工业镜头选型中极易混淆的概念，必须厘清：

维度	视场角	像场角
定义域	物方空间（物体一侧）	像方空间（传感器一侧）
描述对象	描述镜头能覆盖多大的实际场景	描述镜头产生的像面大小
决定因素	由焦距和传感器尺寸共同决定	由镜头内部光学设计决定的固有属性
应用关联	用于计算实际能拍到的物体范围	用于判断镜头是否能匹配特定尺寸的传感器

通俗理解：

• 像场角决定了镜头在背后“投射出”了一个多大的圆形光斑。
• 视场角决定了在这个圆形光斑中，当你放置一个特定大小的矩形传感器时，传感器能捕捉到的实际场景的角度范围。

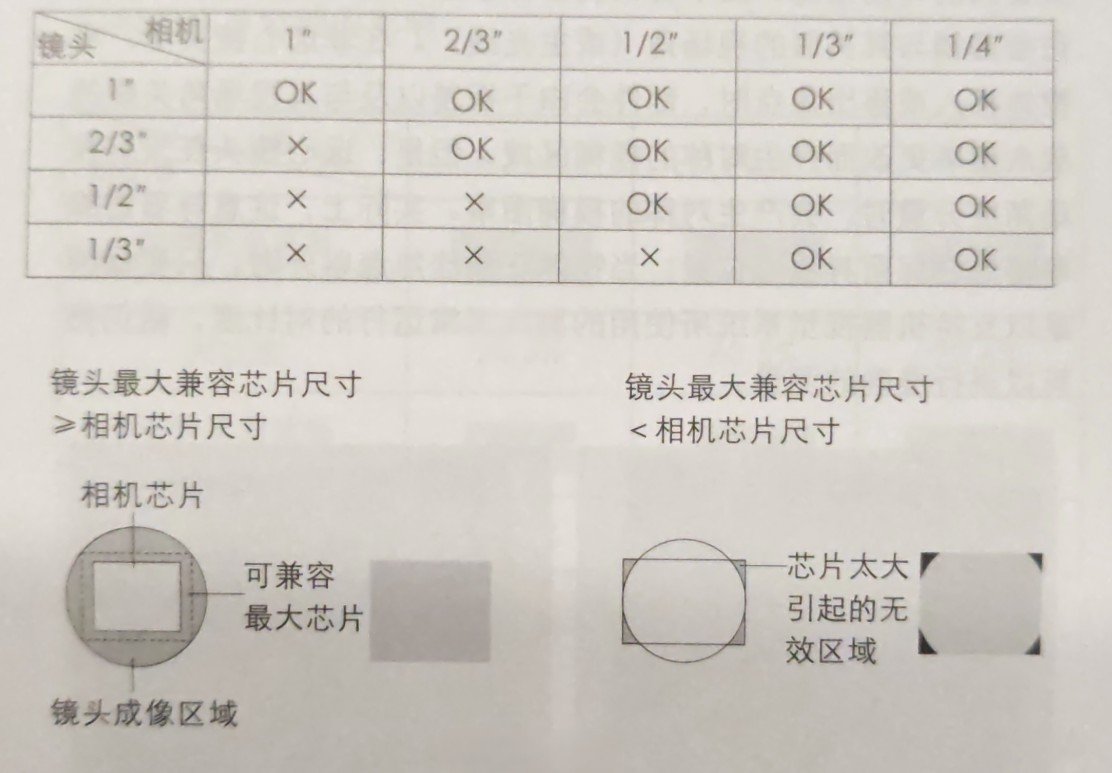

重要约束条件：
$\qquad$传感器的对角线长度必须 小于或等于 镜头成像圈的直径。如果传感器对角线大于镜头成像圈，图像的四角会出现严重的暗角（亮度衰减）甚至完全无光，这种现象称为“像场覆盖不足”。

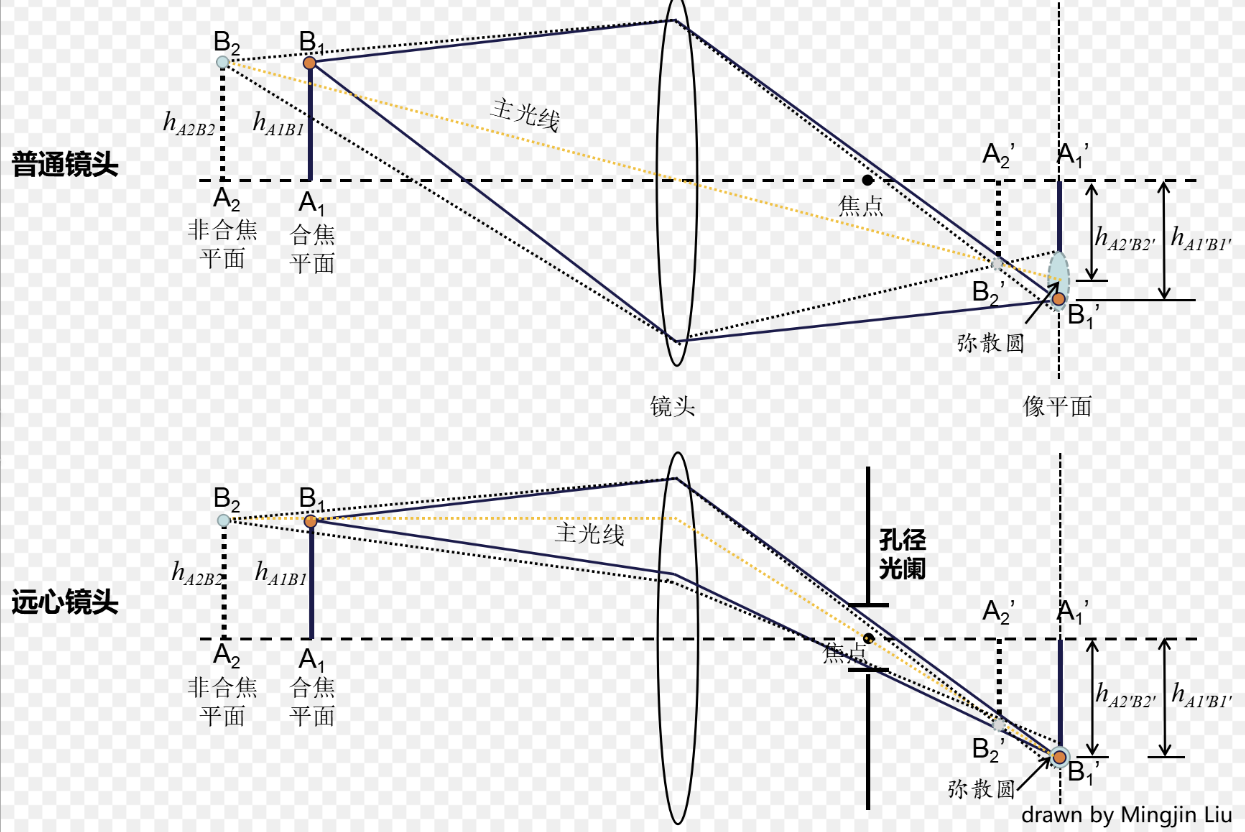

四、 远心镜头的特殊情况

$\qquad$在讨论视场角和像场角时，远心镜头是一个必须单独说明的例外。

$\qquad$对于物方远心镜头，其设计核心是让主光线在物方平行于光轴。这意味着，在一定的工作距离范围内，视场角趋近于0度。

• 传统镜头：物体靠近镜头，放大倍率变大；物体远离镜头，放大倍率变小（即存在透视误差）。
• 远心镜头：由于主光线平行，在一定深度范围内，物体无论靠近还是远离镜头，其成像大小几乎不变。代价是其视场角不能超过镜头前镜片的物理口径，因此远心镜头通常只能覆盖与自身口径相当的物体。

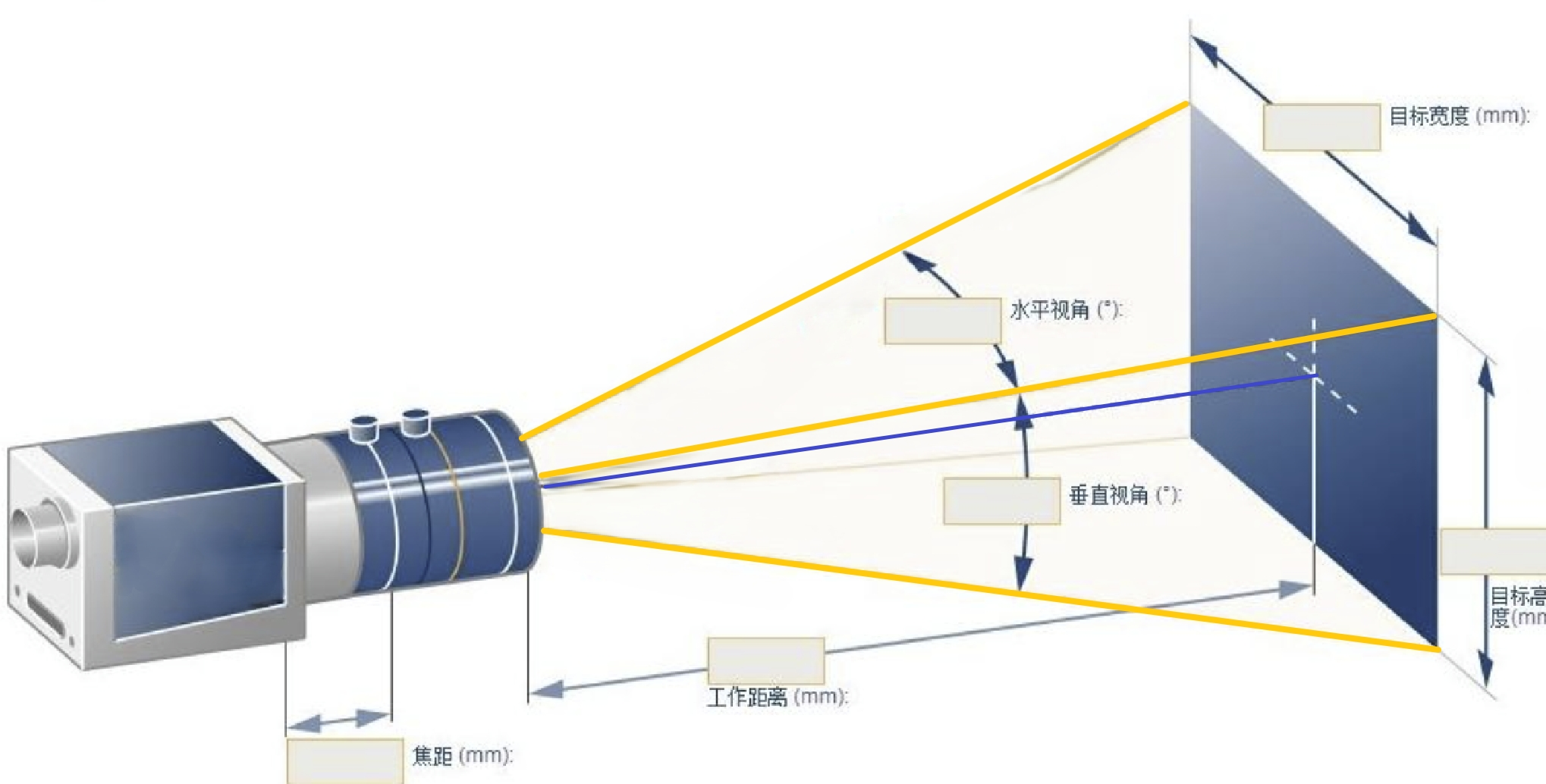

五、 视场角的实用意义

$\qquad$在机器视觉应用中，视场角直接影响系统的工程布局：

1. 工作距离估算：
   已知传感器尺寸和所需视场大小，可以通过视场角反推所需的最小工作距离。

$$WD=\frac{FOV}{2 tan(θ/2)}$$

2. 镜头畸变的关联：
   通常情况下，视场角越大的镜头（广角镜头），其边缘区域的畸变也越难校正，因此广角镜头的畸变率通常高于标准或长焦镜头。
3. 安装空间约束：
   视场角越大，意味着在同等工作距离下，镜头需要收纳更多来自边缘的光线，因此大视场角镜头的前镜片直径通常也更大。

---

总结：视场角是描述镜头“看多宽”的物方参数，由焦距和传感器共同决定；像场角是描述镜头“投多大像”的像方固有属性，决定了它能匹配多大尺寸的传感器。在选型时，必须先确保镜头的像场角足够覆盖所选用的传感器，再去计算视场角是否满足应用需求。

---

---

（三）：光圈系数

一、 定义与物理意义

1. 光圈

$\qquad$光圈是镜头内部用于控制通光孔径大小的机械或光学装置。它通常由一组可调节的叶片组成，通过改变叶片围成的孔径大小来限制进入镜头的光束宽度。

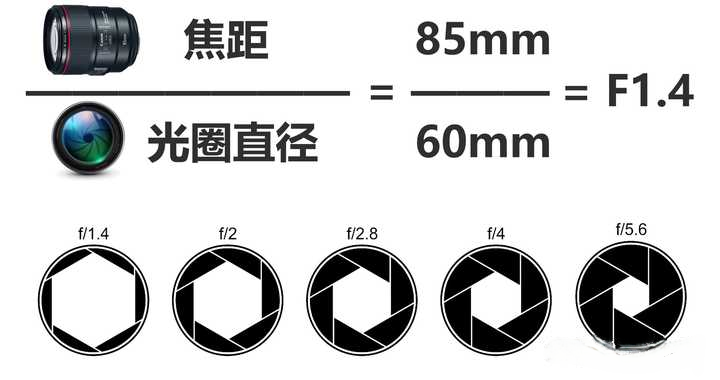

2. 光圈系数（F-Number）

$\qquad$光圈系数，通常标记为 F 或 f/#，是镜头焦距 ff 与入射光瞳直径 DD 的比值，是一个无量纲数：

$$F=\frac{f}{D}$$

其中：

• $f$为镜头的焦距
• $D$ 为入射光瞳直径（即光圈的有效孔径）

重要推论：

• F值越小，光圈开得越大，通光能力越强（例如 F/1.4 是大光圈）。
• F值越大，光圈开得越小，通光能力越弱（例如 F/16 是小光圈）。

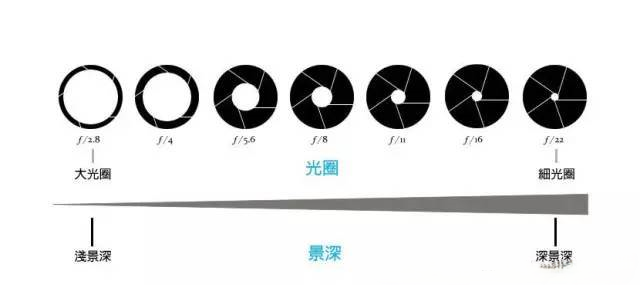

二、 标准光圈序列

光圈系数的标称值遵循一个标准化的序列，每相邻两档之间的通光量相差一倍。这个序列是基于面积与直径的平方关系推导出来的：

$$1.0,  1.4,  2.0,  2.8,  4.0,  5.6,  8.0,  11,  16,  22,  32…$$

• 数学规律：每个数值约为前一个数值的 $\sqrt{2}$​ 倍（因为面积与直径平方成正比，直径变为原来的  $\sqrt{2}$​ ​ 倍，面积变为2倍，通光量变为2倍）。

• 通光量变化：从 F/2.8 缩小到 F/4，通光量减半；从 F/5.6 增大到 F/4，通光量加倍。

三、 光圈对成像的三大核心影响

1. 进光量与曝光时间

• 原理：图像传感器接收到的光强与光圈孔径的面积成正比。光圈系数 F 的平方与通光量成反比。
• 工程意义：
  • 大光圈（小F值）：在相同光照条件下，可以使用更短的曝光时间（快门速度），从而冻结运动物体，减少运动模糊。这对于检测高速运动的物体（如流水线上的产品）至关重要。
  • 小光圈（大F值）：需要更长的曝光时间，或需要更强的补光光源。

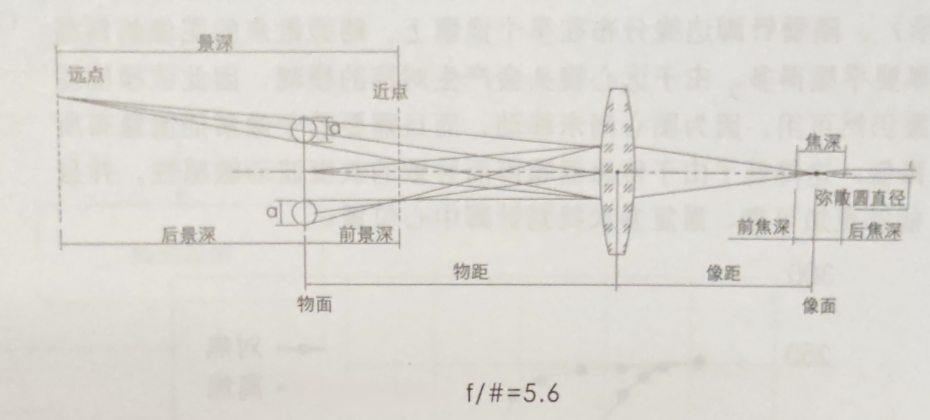

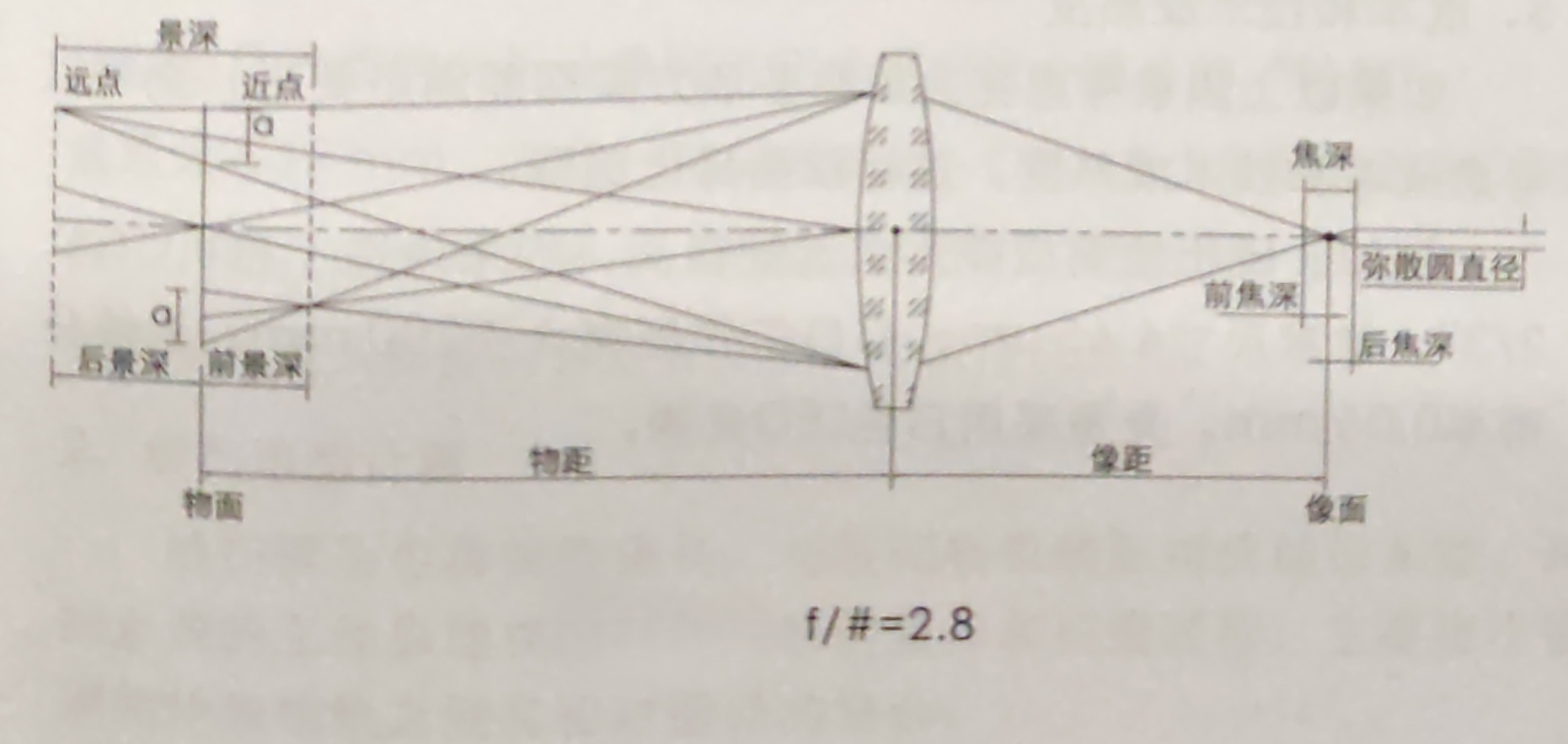

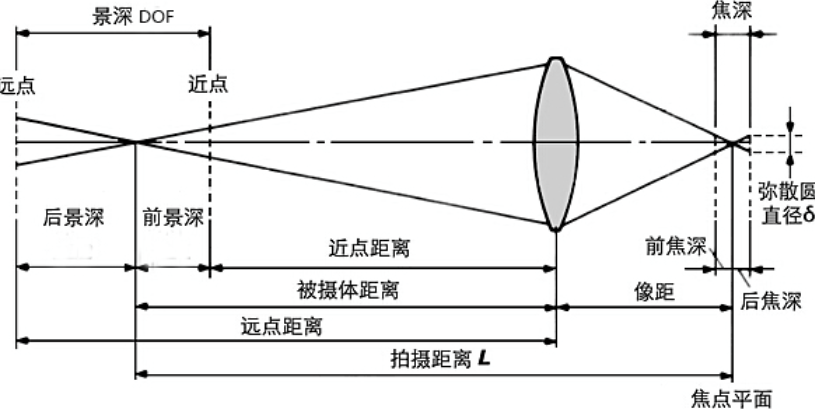

2. 景深

• 原理：景深是指能够在像面上呈现清晰像的物方空间深度范围。光圈系数与景深成正比关系（其他条件不变时）。
• 工程意义：
  • 大光圈（小F值）：景深浅。只有对焦平面附近的物体清晰，前后景深范围小。适用于需要突出特定细节、模糊背景的场合，或物体厚度很薄的情况。
  • 小光圈（大F值）：景深深。较大范围内的物体都能同时清晰成像。适用于检测有高度差的物体（如电子元件引脚、多层工件），确保整个高度范围内的特征都在焦内。

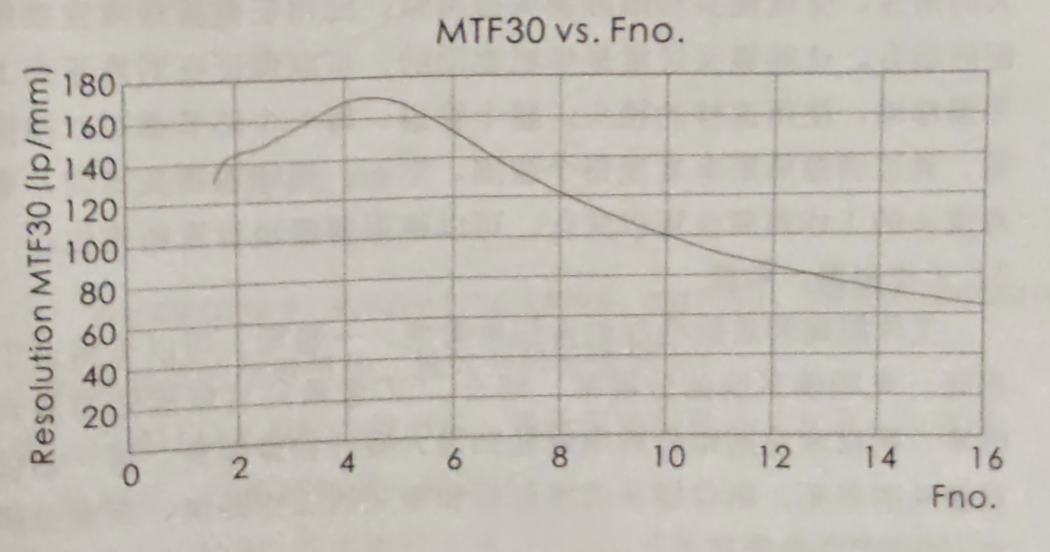

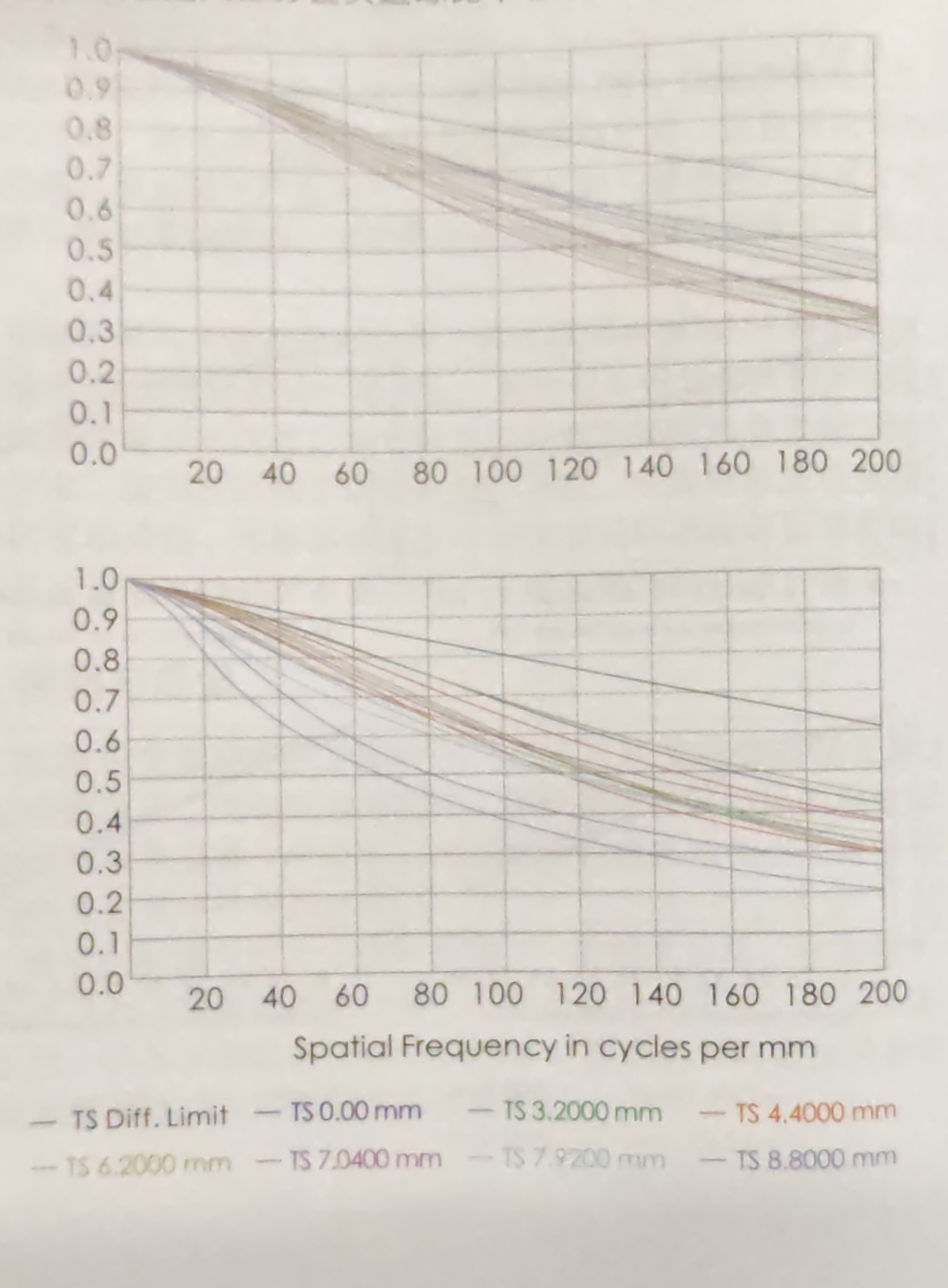

3. 分辨率与像质（衍射效应）

• 原理：光圈大小不仅控制光线，还影响光的衍射现象。衍射是光的波动性导致的，当光圈过小时，衍射效应显著增强，反而降低成像分辨率。
• 工程意义：
  • 最佳光圈：每个镜头都有一个“最佳成像光圈”，通常在最大光圈收缩2~3档的位置（例如最大F/1.4的镜头，最佳光圈可能在F/2.8~F/4左右）。在此光圈下，镜头的像差被良好校正，同时衍射尚未成为主要限制，分辨率达到最高。
  • 衍射极限：当光圈小到一定程度后，继续缩小光圈，分辨率会因衍射而下降。对于高精度测量应用，需要避免使用过小的光圈（如F/16及更小），以免衍射模糊影响边缘检测的精度。

四、 工业镜头光圈的工程特点

$\qquad$工业镜头的光圈设计与普通摄影镜头相比，有以下特殊考量：

1. 手动光圈与自动光圈

• 手动光圈：多数工业镜头采用手动光圈环，操作者根据现场光照和景深需求手动设定光圈值。调整后需用锁定螺丝固定，防止震动导致光圈变化。
• 自动光圈：部分用于光照剧烈变化环境（如户外）的镜头会采用自动光圈（视频光圈），通过电机自动调节光圈大小以维持恒定曝光。但在精密测量中，光圈变化会改变光学像差状态和景深，因此很少使用。

2. 光圈锁定机构

$\qquad$工业环境存在振动，因此工业镜头的光圈环通常配有锁定螺丝，在设定好光圈后可以锁死，避免因振动导致光圈漂移，保证检测的一致性。

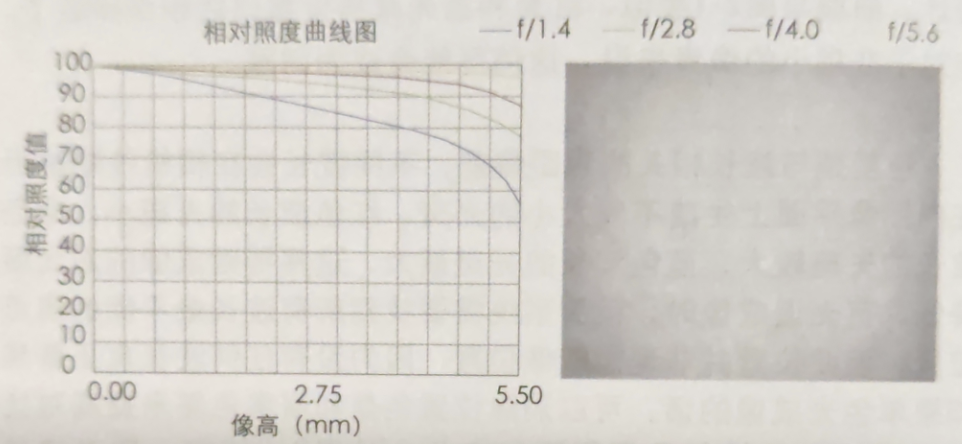

3. 光圈与像面亮度均匀性

$\qquad$大光圈（特别是全开光圈）时，边缘光线以较大角度入射到传感器，可能造成边缘照度下降（渐晕）。收缩光圈可以提高像面照度的均匀性。

4. T值（透光率）

$\qquad$在极其精密的光计量应用中，光圈系数（F数）仅表示几何通光孔径，未考虑镜片镀膜对光线的反射和吸收损失。此时使用 T值（T-number） 更准确，它定义为：

$$T=\frac{F}{ \sqrt{τ}}$$

其中 $τ$ 为镜头的透射率。$T$值直接反映了实际到达传感器的光通量。但在工业视觉中，除非特殊要求（如光度测量），通常仍以F数作为标准参数。

五、 光圈选择的基本原则

$\qquad$在实际的机器视觉系统设计时，光圈的选择需要权衡以下因素：

1. 光照条件：优先保证足够的进光量，使传感器能在合理的曝光时间内获得良好信噪比的图像。
2. 景深要求：若被测物体有明显厚度或高度变化，需要根据物体高度差估算所需景深，从而决定最小可用光圈。
3. 分辨率要求：避免使用衍射极限光圈（通常F/16以上）。在满足景深的前提下，尽可能使用接近最佳成像的光圈。
4. 镜头本身的最大光圈：大光圈镜头（如F/1.4）成本高，但在弱光环境下可能是必须的。若光照充足，则不必追求超大光圈。

六、 数学关系总结

• 曝光量  $E∝\frac{1}{F^2}$
• 景深 $DOF∝F$  （近似，与容许弥散圆直径、物距、焦距有关）
• 衍射极限分辨率 $Resolution∝λF$（截止频率与F数成反比）

---

总结：光圈系数是控制镜头通光量、景深和最终成像质量的关键参数。在工业应用中，它不仅是调节曝光的工具，更是优化系统景深、平衡分辨率与衍射效应的重要手段。选择合适的光圈，需要综合光照、物体几何特征和检测精度要求，在保证足够亮度的前提下，优先满足景深和像质需求。

---

---

（四）：工作距离

一、 定义

$\qquad$工作距离是指镜头最前端机械表面（通常为镜头的第一片镜片顶点或镜头压圈）到被测物体表面的物理距离。它是一个机械尺寸，而非光学意义上的共轭距。

$\qquad$在光学成像系统中，存在一个更广义的概念称为物距，即物体到镜头物方主平面的距离。由于主平面位置通常未知，且不易测量，因此在工程实践中，普遍使用可测量、可重复的工作距离作为系统设计和安装的基准参数。

二、 工作距离对成像的直接影响

$\qquad$工作距离的设定直接决定了成像的几何关系，并受限于镜头的光学设计。

1. 与放大倍率的关系

$\qquad$在焦距固定的前提下，工作距离与成像的放大倍率成反比关系。

$$β=\frac{f}{WD-f}≈\frac{f}{WD}(当 WD≫f 时)$$

其中：

• $β$ 为横向放大倍率
• $f$ 为镜头焦距
• $WD$ 为工作距离

工程含义：工作距离越短，物体在传感器上所成的像越大，单位像素对应的物理尺寸越小（分辨率越高）。工作距离越长，成像越小，视场越大。

2. 与视场的关系

$\qquad$对于定焦镜头，视场 FOVFOV 与工作距离 WDWD 成正比：

$$FOV=\frac{A_s}{f}×WD$$

其中 $A_s$​ 为传感器靶面尺寸。

这意味着，要增大视场，要么缩短焦距，要么拉长工作距离。

3. 与景深的关系

$\qquad$在其他条件（焦距、光圈、容许弥散圆直径）不变的情况下，工作距离越长，景深越大（因为对焦于更远的距离，物体前后清晰范围占工作距离的比例通常变大，但绝对数值需要根据公式计算）。

三、 工作距离的物理限制

$\qquad$工作距离并非可以任意设定，它受多个物理因素的制约：

1. 镜头设计的机械后焦与法兰距

$\qquad$镜头的机械设计决定了其最近对焦距离。当物体过于靠近镜头时，镜头可能无法通过调焦环使其在像面上清晰成像（即超出了调焦机构的调节范围）。每款镜头都有其标称的最近工作距离和最远工作距离。

2. 照明与结构干涉

• 照明安装：在实际系统中，镜头周围可能需要安装环形光源或同轴光源。光源的物理尺寸会占用空间，可能导致镜头无法过于靠近物体。
• 机械干涉：当检测设备存在运动机构时，必须确保工作距离大于可能发生的机械碰撞的安全阈值。

3. 环境因素

• 高温环境：如冶金、玻璃成型等场合，镜头必须远离高温物体，此时需要长工作距离配合长焦镜头或特殊耐热设计。
• 洁净室或真空环境：镜头可能需要穿透隔离窗口，工作距离需考虑窗口厚度和安装间隙。
• 辐射环境：如在核工业中，镜头需与辐射源保持安全距离，同时采用抗辐射玻璃。

四、 不同类型镜头的工作距离特性

1. 定焦工业镜头

• 通常工作距离可以在一定范围内连续调节（通过旋转调焦环），例如从 0.2m 到无穷远。
• 但在不同工作距离下，镜头的放大倍率发生变化，且像质（尤其是畸变）可能略有变化。

2. 远心镜头

• 远心镜头具有独特的工作距离特性。在设计的远心工作距离范围内，放大倍率保持恒定，且主光线平行。
• 超出该范围后，远心度可能下降，放大倍率开始变化，因此必须严格遵守镜头的设计工作距离。
• 远心镜头通常只能在一定深度范围内保持最佳性能，超出范围可能导致分辨率下降或边缘照度不足。

3. 显微物镜

• 显微物镜的工作距离极短，通常在毫米量级。某些长工作距离显微物镜可达十几毫米，但相对于其放大倍率仍很短。
• 工作距离对于显微成像至关重要，因为它决定了能否在物镜与盖玻片之间插入其他器件（如操作工具、特殊照明）。

五、 工作距离的测量与校准

$\qquad$在精密测量系统中，工作距离的精确性直接影响测量精度：

1. 测量基准：工作距离的测量基准点通常是镜头前端面的机械参考面。对于带有保护玻璃或滤光片的镜头，需明确是否包含这些厚度。
2. 调焦机制：工业镜头一般通过旋转前组镜片或整体移动镜筒来实现对焦，改变工作距离。一旦调焦完成，应使用锁定螺丝固定，防止因振动改变工作距离。
3. 校正：在超高精度测量中，实际工作距离与设计值可能存在微小偏差，需通过标定板进行现场校准，获取精确的放大倍率，从而补偿工作距离误差。

六、 选型中的工作距离考量

$\qquad$在机器视觉系统设计时，确定工作距离通常遵循以下步骤：

1. 确定安装空间：测量相机镜头组件与物体之间可用的物理空间，减去光源、防护罩等附件的尺寸，得到最大可用工作距离。

3. 确定所需视场与分辨率：根据检测目标大小和精度要求，结合传感器尺寸，利用公式计算所需焦距。

4. 检查镜头规格：确认所选镜头的工作距离调节范围是否覆盖计算值，特别关注最近工作距离是否满足。

5. 考虑工作距离变化：如果被测物体位置存在波动（如传送带跳动），需要留有工作距离余量，或选用景深较大的镜头（小光圈），以确保成像始终清晰。

6. 特殊环境：高温、辐射、腐蚀性环境需使用延长管、反射镜或专用镜头来增加有效工作距离，同时保护成像系统。

七、 工作距离与其他易混淆概念的区别

概念	定义	测量起点	用途
工作距离	镜头前端到物体的距离	镜头最前端机械面	安装设计、干涉检查
物距	物方主平面到物体的距离	光学主平面	光学计算（高斯公式）
法兰距	相机安装法兰面到传感器的距离	法兰面	相机与镜头的接口匹配
光学共轭距	物体到像面的总距离	物体到像面	系统总长设计

---

总结：工作距离是连接光学理论与工程实践的关键桥梁。它不仅决定了成像的视场和放大倍率，还受到镜头机械结构、安装空间和环境条件的约束。在系统设计中，需根据检测需求和现场条件，精确选定工作距离，并保证其稳定性和可重复性，以确保成像质量和测量精度。

---

---

（五）：放大倍率

一、 定义

$\qquad$在几何光学中，放大倍率是一个描述成像系统对物体尺寸缩放能力的核心参数。对于工业镜头，通常讨论的是横向放大倍率，其严格定义为：

$$β=\frac{像高}{物高}=\frac{h'}{h}$$

其中：

• $β$ 为横向放大倍率（通常简称为放大倍率）
• $h$ 为垂直于光轴方向上的物体高度
• $h^′$ 为该物体在像面上所成像的高度

符号约定：在光学中，当物体位于无穷远时，$β=0$；当物体位于两倍焦距处，$β=−1$（负号表示倒像，实际应用中通常取绝对值）。

二、 放大倍率的计算公式

$\qquad$放大倍率可由镜头的焦距 ff 和物距（或工作距离）推导得出。当镜头对焦于有限距离的物体时，高斯成像公式为：

$$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$$

$\qquad$其中 $u$为物距（物方主平面到物体的距离），$v$ 为像距（像方主平面到像面的距离）。放大倍率又可表示为：

$$β=\frac{v}{u}$$

$\qquad$结合高斯公式，可得放大倍率与焦距、物距的关系：

$$β=\frac{f}{u-f}$$

$\qquad$当物距远大于焦距时（$u≫f$），可近似为：

$$β≈\frac{f}{u}$$

$\qquad$在工程实践中，物距 $u$ 不易直接测量，通常使用工作距离 $WD$ 近似替代（工作距离略小于物距），上式仍具有指导意义。

三、 放大倍率的分类与典型范围

$\qquad$工业镜头的放大倍率覆盖范围极广，根据应用需求大致可分为以下几类：

1. 低放大倍率（$β<0.1×$）

   • 特征：成像缩小，视场大，覆盖面积广。
   • 应用：大尺寸工件检测、定位、条码读取等。

2. 中等放大倍率（$0.1×≤β≤1.0×$）

   • 特征：成像大小与物体接近或略小。
   • 应用：通用尺寸测量、电子元器件检测、字符识别。

3. 等倍放大（$β=1.0×$）

   • 特征：像与物等大，物距等于两倍焦距。
   • 应用：某些精密比对测量、复制光刻等。

4. 高放大倍率（$β>1.0×$）

   • 特征成像放大，视场小，分辨率高。
   • 应用：微观结构检测（如半导体晶圆、金相分析），此时通常使用显微物镜，放大倍率可达 $10×,20×,50×,100×$ 甚至更高。

四、 放大倍率与传感器尺寸、视场的关系

$\qquad$在机器视觉系统中，放大倍率直接决定了视场的大小。对于已知传感器尺寸 SS（靶面高度或宽度），视场 FOVFOV 与放大倍率的关系为：

$$FOV=\frac{S}{β}$$

$\qquad$即放大倍率越大，能覆盖的视场越小；反之，放大倍率越小，视场越大。此关系是选型中最常用的换算之一。

五、 影响放大倍率的因素

1. 焦距与工作距离

$\qquad$如前述公式，在焦距固定时，放大倍率随工作距离减小而增大；在工作距离固定时，放大倍率随焦距增大而增大。

2. 镜头设计类型

• 定焦镜头：通过调焦环改变工作距离，从而在一定范围内改变放大倍率。

• 变焦镜头：通过改变镜头内部镜片组的相对位置来改变焦距，进而实现放大倍率的大范围变化。

• 远心镜头：具有恒定的放大倍率，在一定工作距离范围内（远心深度内），放大倍率不随工作距离变化，这是其区别于普通镜头的核心特性。

3. 附加镜片

$\qquad$使用近摄接圈、增距镜或附加透镜可以改变原镜头的放大倍率范围，但可能会引入额外的像差或改变光学性能。

六、 远心镜头的放大倍率特性

$\qquad$远心镜头是为精密测量而设计的特殊镜头，其放大倍率特性尤为突出：

• 恒定性：在设计的远心工作距离范围内，放大倍率保持恒定，不随物体前后移动而改变。这从根本上消除了因物体位置波动引起的测量误差。

• 平行光路：物方远心镜头的主光线在物方平行于光轴，使得一定深度范围内的物体成像大小不变。

• 标称倍率：远心镜头通常以其标称的固定放大倍率（如 $0.5×,1.0×,2.0×$ 等）作为核心参数，用户根据所需视场选择相应倍率。

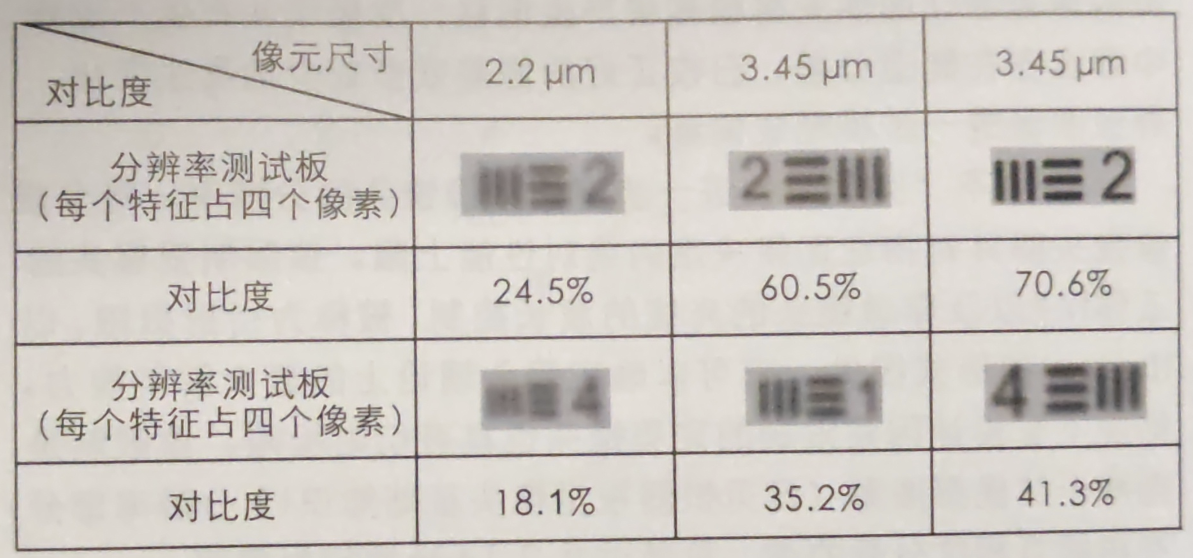

七、 放大倍率与系统分辨率的关系

$\qquad$放大倍率与分辨率是两个不同但相关的概念：

• 分辨率（物方分辨率）指镜头能分辨的物体最小细节尺寸，通常由光学系统的衍射极限和像差决定。

• 放大倍率决定了物体细节在传感器上的成像大小。如果放大倍率不足，即使镜头分辨率很高，物体的细节也无法被传感器有效采样（例如，一个细节的像小于一个像素，则无法分辨）。因此，系统总分辨率需综合考虑光学放大倍率与传感器像素尺寸。

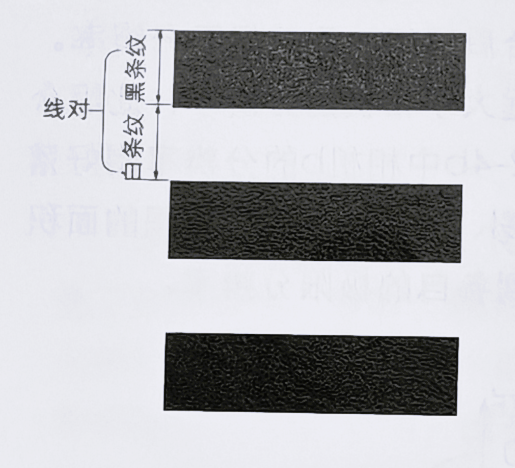

$\qquad$传感器所对应的像方分辨率（线对/毫米）与物方分辨率（微米）之间的关系为：

$$物方可分辨尺寸=\frac{像方可分辨尺寸}{β}$$

$\qquad$即放大倍率越大，物方分辨率越高。

八、 选型中的放大倍率考量

$\qquad$在实际系统设计时，确定放大倍率通常遵循以下逻辑：

1. 由视场与传感器尺寸计算所需倍率：

   $$β_{req}=\frac{S}{FOV_{req}}$$

   其中 $S$ 为传感器尺寸，$FOV_{req}$​ 为所需覆盖的视场。

2. 由工作距离与焦距验证可行性：
   根据所选镜头的焦距和预期工作距离，估算实际能达到的放大倍率，确保与需求匹配。

3. 考虑放大倍率的公差：
   实际系统可能存在工作距离的微小波动，若使用普通镜头，需评估放大倍率变化对测量精度的影响；若要求高精度，则应选择远心镜头。

4. 匹配分辨率：
   确保计算出的放大倍率能够将所需检测的最小特征放大到足够覆盖传感器若干个像素（通常遵循奈奎斯特采样定理，至少2×2像素以上），以避免采样不足。

九、 注意区分：光学放大倍率与显示放大倍率

$\qquad$在机器视觉中，有时会提及“显示放大倍率”或“系统总放大倍率”，它是指图像在显示器上的尺寸与物体实际尺寸之比。这包含了光学放大倍率和电子放大（显示器像素尺寸与传感器像素尺寸之比）两个因素。而本节讨论的仅限于光学放大倍率，即镜头本身提供的缩放能力。

---

总结：放大倍率是连接物体世界与图像传感器之间的缩放尺度，它决定了视场大小和物体细节在像面上的呈现程度。在选型中，需根据视场需求计算出所需倍率，并结合焦距、工作距离和镜头类型（特别是远心镜头的恒倍率特性）进行综合考量，同时确保倍率与系统分辨率相匹配，以满足检测精度要求。

---

---

（六）：远心度

一、 定义与物理意义

1. 定义

$\qquad$远心度是衡量一个镜头接近理想远心系统程度的指标。其严格定义为：**主光线在物方空间（或像方空间）与光轴之间的最大夹角。

• 数学表达：远心度 $θ_t$​ 通常以角度单位（度或弧度）表示。

• 物理含义：它定量描述了主光线平行于光轴的程度。远心度越接近0°，主光线越接近于理想平行状态。

2. 理想远心状态

$\qquad$在理想情况下：

• 物方远心镜头：所有来自不同物高点的主光线在物方空间严格平行于光轴，即 $θ_t=0°$。

• 像方远心镜头：所有主光线在像方空间严格平行于光轴。

• 双远心镜头：物方和像方主光线均平行于光轴。

3. 核心关系

$\qquad$远心度与放大倍率误差存在直接对应关系。对于物方远心镜头，远心度 $θ_t$反映了当物体沿光轴移动距离 $Δz$ 时，引起的图像尺寸变化率：

$$\frac{Δ像高}{像高}≈\frac{Δz⋅tan⁡(θ_t)}{物高}$$

$\qquad$当 $θ_t=0°$ 时，无论物体如何沿轴移动，像高保持不变，即放大倍率恒定。

二、 远心度的测量方法

$\qquad$远心度无法直接测量，通常通过间接方法获得：

1. 靶板倾斜法

$\qquad$这是最常用的工程测量方法：

• 步骤：将带有精确图案的高精度测试靶板与光轴成45°放置。此时，靶板上的不同位置处于不同物距。
• 成像观察：使用待测镜头对靶板成像。
• 计算：测量靶板图像中顶部与底部的尺寸差异。如果存在差异（即梯形畸变），说明存在远心度误差。根据尺寸差异的比例，可以反推出主光线与光轴的夹角，即远心度。

2. 位移测量法

• 步骤：将标定板精确放置于设计工作距离处，测量其图像尺寸。然后，将标定板沿光轴精确移动一个已知距离 $Δz$，再次测量图像尺寸。
• 计算：根据两次测量得到的放大倍率变化 ΔβΔβ，计算远心度：

$$tan⁡(θ_t)≈\frac{Δβ⋅物高}{Δz}$$

3. 光学传递函数法

$\qquad$在光学设计软件中，可以通过追迹不同视场、不同物距的主光线角度，直接计算出理论远心度。

三、 远心度对成像的影响

1. 放大倍率误差

$\qquad$这是远心度最核心的影响。非零的远心度意味着当物体位置沿光轴有微小变化时，图像的放大倍率会发生改变。

• 工程示例：假设一个镜头的远心度为0.1°（约1.7毫弧度）。当物体沿光轴移动1mm时，图像的尺寸变化约为：

$$Δ尺寸≈1mm×tan⁡(0.1°)≈1mm×0.0017=0.0017mm$$

这意味着在1mm的位置波动下，测量误差仅为1.7μm，体现了高远心度对测量精度的保障。

2. 透视误差消除

$\qquad$理想远心镜头（0°远心度）完全消除了传统镜头的透视效应，即“近大远小”的现象。远心度越接近0°，不同物距的相同物体在图像上的大小越趋于一致。

3. 边缘阴影效应

$\qquad$即使远心度为0°，物体边缘的成像仍存在特殊的物理现象：只有一半来自物体边缘的光锥能够进入镜头。因此，物体的边缘会呈现轻微的模糊，这是远心成像的固有特性，而非缺陷。使用平行光源可以有效减轻这种效应。

4. 模糊对称性

$\qquad$当物体偏离最佳焦面时，远心镜头产生的图像模糊是对称的。这意味着，尽管图像变得模糊，但物体边缘的中心位置不会发生漂移。这为后续的边缘提取算法提供了高度稳定的数据基础，提高了测量重复性。而非远心镜头产生的模糊不对称，会导致边缘中心位置偏移，引入测量误差。

四、 远心度的典型数值与分级

$\qquad$根据工业应用需求，远心度通常分为以下几个等级：

等级	远心度范围	应用场景	工程含义
理想远心	0°	理论模型	完全消除透视误差，放大倍率绝对恒定
高精度远心	< 0.05°	半导体晶圆检测、精密机械加工	微米级测量精度，1mm位移引起的误差<0.9μm
工业标准远心	0.05° - 0.1°	通用电子元件检测、尺寸测量	满足大多数工业测量需求，部分厂商保证每个镜头的实测值并附报告
准远心	0.1° - 0.5°	定位、字符识别、大视场检测	存在可测量的放大倍率误差，适用于非精密测量
普通镜头	> 0.5°	一般成像、监控	明显的透视效应，放大倍率随物距显著变化

工业标准参考：在高精度测量领域，工业标准通常要求远心度 ≤ 0.05°。领先的镜头制造商会对其生产的每一个镜头进行远心度实测，并随镜头提供测试报告，保证值通常优于标称值的一半。

五、 远心度的设计与工程考量

1. 孔径光阑位置的决定性作用

$\qquad$远心度由孔径光阑的精确位置决定：

• 物方远心：要求孔径光阑严格位于像方焦平面上。
• 像方远心：要求孔径光阑严格位于物方焦平面上。
• 双远心：同时满足以上两个条件。

$\qquad$任何机械装配误差、镜片位移都会导致光阑位置偏离理论位置，从而引入远心度误差。

2. 光圈与远心度的关系

在远心镜头中，通常不设可调光圈，而是使用固定的金属板孔径。原因在于：

• 可调光圈无法保证光阑中心的精确定位，影响远心度。
• 可调光圈的叶片形状（多边形）与理想的圆形孔径有差异，可能改变主光线角度。
• 可调光圈的厚度和位置不确定性，会破坏精密的光学设计。

3. 工作距离的约束

$\qquad$远心度保证仅在特定的工作距离范围内有效。超出设计的远心深度，主光线的平行度会逐渐下降，远心度随之变差。

4. 波长依赖性

$\qquad$镜头的远心度参数通常是针对特定波长（如绿光，波长约525nm）测量和保证的。在使用不同波长照明时，由于色差的影响，远心度可能发生微小变化。

六、 选型中的远心度考量

$\qquad$在实际系统设计时，远心度的选择需遵循以下原则：

1. 根据测量精度要求确定等级：

   • 微米级精度测量：必须选用高精度远心镜头，要求远心度 < 0.05°，并索取实测报告。
   • 亚像素定位：若需要通过边缘算法进行高重复性定位，应优先保证远心度，以利用其对称模糊特性。

2. 评估物体位置波动：
   如果被测物体在传送带上存在上下跳动，或需测量有高度差的多个特征，必须选择足够小的远心度，将位置波动引起的测量误差控制在允许范围内。

3. 区分远心度与畸变：
   两者是不同的概念。远心度影响放大倍率的恒定性（随物距变化），而畸变影响图像形状的失真（在同一物距下）。高精度测量需要同时保证低远心度和低畸变。

4. 综合考虑光源：
   使用平行光（远心照明）可以补偿部分远心度不足带来的边缘效应，但无法从根本上消除放大倍率误差。

---

总结：远心度是衡量远心镜头性能的核心指标，它定量描述了主光线与光轴的平行程度，直接决定了放大倍率随物距变化的稳定性。在精密测量应用中，远心度的高低直接决定了系统能否在不同物距下获得一致的测量结果。选择远心镜头时，必须根据测量精度要求，匹配相应的远心度等级，并注意其与工作距离、光圈设计及照明方式的关联约束。

---

---

（七）：景深

一、 定义

$\qquad$景深是指在光学成像系统中，能够同时在像面上获得清晰像的物方空间深度范围。具体而言，当镜头对焦于某一物平面时，在该平面前后一定距离内的物体，其在像面上所成的像虽然并非理想清晰，但其模糊程度在人眼或传感器可接受的范围内，仍被认为是清晰的。这一可接受的清晰范围即为景深。

$\qquad$与焦深的区别：

• 景深：物方空间的清晰范围。

• 焦深：像方空间的清晰范围，即像平面沿光轴方向移动时，仍能保持图像清晰的范围。焦深与景深通过放大倍率相关联。

二、 物理基础：容许弥散圆

$\qquad$景深的存在源于人眼或图像传感器对微小模糊的容忍限度。当一个点光源不在对焦平面上时，其在像面上所成的像不是一个点，而是一个弥散圆。当弥散圆的直径小于某一临界值时，我们即认为该点所成的像是清晰的。这一临界直径称为容许弥散圆直径（Circle of Confusion， CoC）。

$\qquad$在机器视觉中，容许弥散圆直径通常由传感器像素尺寸和系统分辨率要求决定。一个常用的工程准则是：容许弥散圆直径等于 2倍的像素尺寸（即一个弥散圆覆盖2×2像素时，仍可认为清晰）。对于高精度测量，可能取更严格的值，如1倍像素尺寸。

三、 景深的计算公式

$\qquad$基于几何光学，景深的近似计算公式如下（假设对焦于有限距离，且物体距离远大于焦距）：

设：

• $f$：镜头焦距
• $F$：光圈系数（F数）
• $WD$：工作距离（物距）
• $c$：容许弥散圆直径
• $β$：横向放大倍率（$β=\frac{f}{WD−f}≈\frac{f}{WD}$​）

则景深 $ΔL$ 可表示为：

$$ΔL=ΔL_近+ΔL_远$$

其中：

• 近点距离（清晰范围最近点）：

$$WD_近=\frac{WD⋅f^2}{f^2+F⋅c⋅(WD−f)}$$

• 远点距离（清晰范围最远点）：

$$WD_远=\frac{WD⋅f^2}{f^2−F⋅c⋅(WD−f)}$$

• 总景深：
  $ΔL=WD_远−WD_近$​

当 $WD≫f$ 时，可简化为：
$ΔL≈\frac{2F_{c}WD^2}{f^2}$​

或写作：
$ΔL≈\frac{2F_c}{β^2}$​
（其中 $β≈\frac{f}{WD}$ 为近似放大倍率）

重要说明：

• 上述公式基于几何光学，假设镜头像差已理想校正。

• 实际光学系统中，由于衍射效应的存在，当光圈过小时（F数过大），衍射会导致分辨率下降，此时几何景深公式不再完全适用。但工程中仍常用几何公式进行估算。

四、 影响景深的因素

1. 光圈系数（F数）

• 关系：景深与光圈系数成正比。F数越大（光圈越小），景深越大；F数越小（光圈越大），景深越浅。
• 原理：光圈缩小后，通过镜头边缘的光线被遮挡，光线锥角减小，弥散圆扩散速度减慢，因此清晰范围扩大。

2. 焦距

• 关系：景深与焦距的平方成反比。焦距越长，景深越浅；焦距越短，景深越大。
• 原理：长焦镜头对光线角度变化更敏感，轻微离焦即产生较大弥散圆。

3. 工作距离（物距）

• 关系：景深与工作距离的平方成正比。工作距离越近，景深越浅；工作距离越远，景深越大。
• 原理：近距离成像时，物距的微小变化会导致较大的像距变化，从而引起明显离焦。

4. 容许弥散圆直径

• 关系：景深与容许弥散圆直径成正比。容许弥散圆直径越大，景深越大。
• 原理：对清晰度的要求越宽松，可接受的模糊范围越大。

五、 远心镜头的景深特性

$\qquad$远心镜头由于其独特的光路设计，景深特性与普通镜头有所不同：

1. 对称模糊

$\qquad$在远心镜头中，当物体偏离最佳焦面时，图像产生的模糊是对称的。这意味着物体边缘的中心位置不会发生漂移，有利于边缘检测算法获得稳定的测量结果。而在普通镜头中，离焦模糊往往不对称，导致边缘中心位置偏移，引入测量误差。

2. 景深与远心深度的关系

$\qquad$远心镜头的景深通常与其远心深度相关。远心深度是指在一定范围内放大倍率保持恒定的物方深度范围。在远心深度内，放大倍率恒定，但图像仍可能存在模糊（即景深有限）。因此，远心深度和景深是两个不同的概念：

• 远心深度：保证放大倍率恒定的深度范围。
• 景深：保证图像清晰度的深度范围。

$\qquad$远心镜头的设计往往使远心深度大于或等于景深，以确保在景深范围内放大倍率恒定。

3. 计算公式的修正

$\qquad$远心镜头的景深计算仍可近似使用几何公式，但由于其光路平行特性，实际弥散圆扩散规律与普通镜头略有差异。通常制造商会在规格书中提供远心镜头的景深数据，通常以毫米为单位。

六、 景深在机器视觉中的工程意义

1. 有高度差的物体检测

$\qquad$当被测物体具有高度差异（如电子元件引脚、多层工件）时，需要足够的景深以确保所有特征同时清晰成像。此时需选择小光圈（大F数）或短焦距镜头，并合理设置工作距离。

2. 运动物体检测

$\qquad$对于高速运动的物体，需要浅景深来冻结运动？实际上，冻结运动通常靠短曝光时间，景深与运动速度无直接关系。但若物体在运动方向上有前后位移，则需要景深覆盖其位置变化范围。

3. 背景抑制

$\qquad$在某些场景（如OCR识别），希望背景虚化以突出前景字符，此时需浅景深，可采用大光圈、长焦距、近工作距离。

4. 光圈选择的权衡

$\qquad$在满足景深需求的前提下，应优先使用接近最佳成像的光圈（通常为最大光圈收缩2~3档），以获得最佳像质。若景深不足，则需缩小光圈，但需注意避免衍射极限。

七、 衍射极限与景深的制约

$\qquad$当光圈缩小到一定程度，衍射效应成为限制分辨率的主要因素。衍射极限对应的最小弥散圆直径约为 $2.44λF$（其中 $λ$ 为波长）。若此值大于容许弥散圆直径，则进一步缩小光圈虽能增加几何景深，却会因衍射模糊而损失实际清晰度。因此，存在一个最佳光圈，使系统在所需景深范围内获得最佳综合分辨率。

八、 选型中的景深考量

$\qquad$在实际系统设计时，确定景深需求通常遵循以下步骤：

1. 确定物体厚度或位置波动范围：测量被测物体的最大高度差，或传送带跳动、夹持误差等引起的物距变化范围。

2. 设定容许弥散圆直径：根据像素尺寸和测量精度要求，确定可接受的模糊程度（如取2倍像素尺寸）。

3. 计算所需景深：要求系统的总景深大于物体厚度与波动范围之和，并留有一定余量。

4. 选择光圈：利用景深公式反推所需光圈系数，并检查是否处于衍射极限范围内。若衍射已占主导，需考虑更换镜头或调整系统参数。

5. 验证其他约束：确保所选光圈下的进光量仍能满足曝光要求（可能需要补光）。

---

总结：景深是工业镜头选型中平衡清晰范围与成像质量的关键参数。它由光圈、焦距、工作距离和容许弥散圆直径共同决定。在精密测量中，需确保景深覆盖被测物体的全部深度范围；同时需注意远心镜头的对称模糊特性对边缘检测的有利影响，以及衍射效应对极限光圈的制约。正确理解和运用景深，是构建稳健机器视觉系统的基础。

---

---

三：机器视觉镜头成像探索

$\qquad$深入了解镜头使用和极限是有必要的。首先，由于物理学方面的限制可知:没有万能的镜头可以满足所有应用需求。宽工作距离、大视场、大靶面、大光圈、低畸变、高分辨率等性能要求相互影响，此消彼长，因此在设计镜头时需结合应用进行针对性设计，才能尽可能提高相应的光学性能。

$\qquad$在机器视觉系统建立之初，应结合镜头的性能尽可能地扩大安装空间，尤其是那些需要高分辨率与高放大倍率的系统。通常是先确定系统的"眼睛"及与之配合的照明部件，再以视觉部分为中心来配置电子元件与机械结构件。

$\qquad$结合镜头的波长设计搭配相应的照明，进一步提高机器视觉系统的性能。适当的照明可以提高成像的对比度，突显被检测物。选择正确的波长对于产生高对比度图像起到关键作用。从宽光谱带照明切换至单色照明，或在特定波长之间切换，可极大改善性能。

$\qquad$高解析度与大景深很难共存。因为高解析度与f/#是负相关， 而大景深与f/#是正相关。基本上，要同时取得非常高的解析度以及大景深是不可能的，除非做出各种妥协或采用更多复杂的解决方案，例如使用多个成像系统。其次，成像性能还会受所使用的照明类型、传感器像素大小或光学元件功能等因素影响。了解真正限制系统分辨率的因素，才能正确选择合适的镜头。

1、照明与成像

$\qquad$机器视觉系统中视觉部分另一个不可缺少的部分是光源， 光从光源发出，照射到被测物体，然后携带被测物体的视觉信息被镜头收集成像于传感器，控制器根据传感器传出的电信号进行图像处理分析得到结果。

$\qquad$照明在机器视觉中主要作用如下:
$\qquad$$\qquad$①照亮目标，提高亮度；
$\qquad$$\qquad$②形成有利于图像处理的效果；
$\qquad$$\qquad$③克服环境光干扰，保证图像稳定性；
$\qquad$$\qquad$④用作测量的工具或参照物。
$\qquad$照明的好坏直接关系到视觉系统能否正确捕捉到有用的信息。

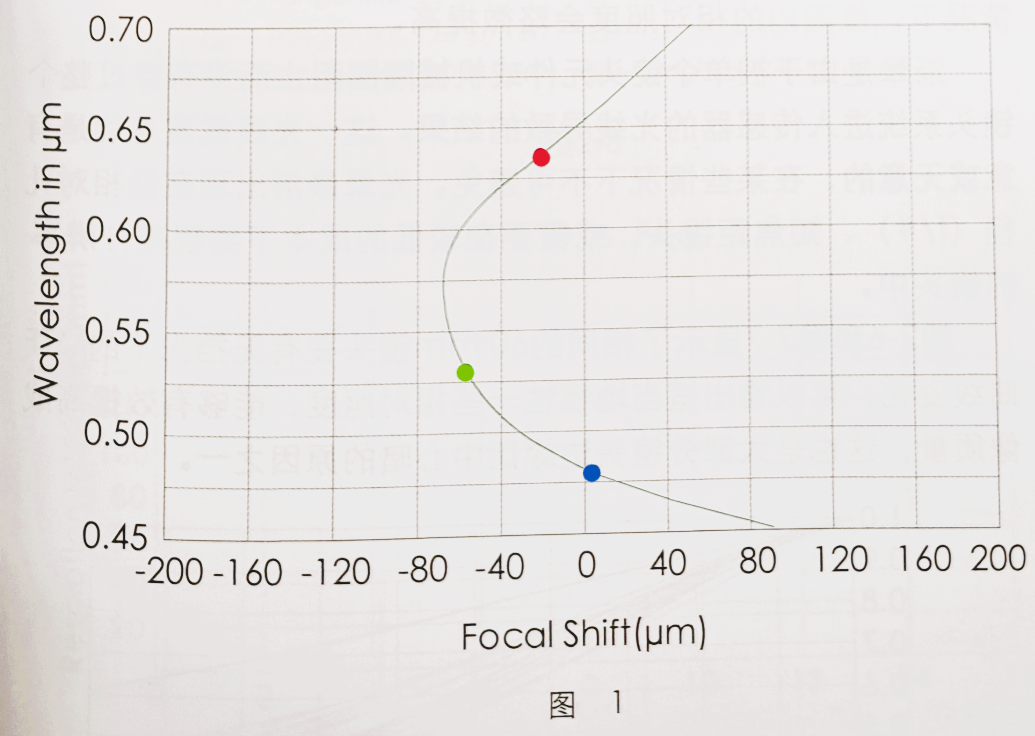

$\qquad$从光学设计的角度来看镜头，由于光学玻璃存在色散，在不同波长下光学玻璃的折射能力不同，导致不同波长的光聚焦在不同的点。也就是受位置色差的影响，不同波长最佳聚焦面不在同一个位置上，如图1所示。让所需的所有波长聚焦在同一平面(消色差)是大多数成像镜头设计的目标。从物理上来说，不可能在宽光谱范围内获得一个奇异焦点平面；但可以使所有波长的聚焦点都非常接近这一平面是可能的。虽然大多数镜头都采用消色差设计，曲线与图1类似，红光和蓝光聚焦位置已经相当接近了，但对于非常小的像素来说，这仍可能会成为问题。

$\qquad$色差是与波长相关的焦距偏差，不同波长会在相机传感器所在的图像平面上生成不同大小的光斑。红色波长的光斑小、绿色波长的光斑较大，蓝色波长的光斑最大，这将导致成像的对比度降低。宽光谱成像时，镜头系统需要找到所有波长最平衡的焦点位置，但此位置并非理想成像位置，因为没有任何波长真正聚焦。如果单色光成像的话，可以消除位置色差和倍率色差来提高对比度，将镜头的性能发挥得更加充分。从图2可知，蓝光波长 486nm对应空间频率70lp/mm时全视场的MTF值为0.58；而白光 (436nm~656nm)成像时，对应空间频率70lp/mm时全视场的 MTF值为0.40。从下图MTF曲线图可知，蓝光MTF性能>绿光MTF性能>红光MTF性能>白光MTF性能。在对光源颜色无其它硬性要求的情况下，于整个光学系统来说选取蓝色光源是比较好的选择。

以下是针对不同应用场景的光源颜色选择建议：

---

（一）：基础原则

1. 单色光优于白光：

   • 单色光（尤其是蓝光）可减少镜头色差，提高成像对比度和分辨率。
   • 白光包含宽光谱，易产生色散，导致图像边缘模糊。

2. 波长越短，分辨率越高：

   • 蓝光（波长约450nm）比红光（约650nm）衍射效应更弱，能捕捉更细微的细节。
   • 适用于高精度测量（如PCB焊点检测、微小划痕识别）。

---

（二）：具体场景建议

1. 金属表面缺陷检测

• 白色金属表面浅凹槽：
  低角度蓝色条形光

  • 原理：蓝光波长短，在金属表面易形成漫反射，低角度照射可凸显凹槽的阴影对比度。
  • 替代方案：若凹槽极浅，可尝试紫外光（UV）（波长更短），但需配合UV敏感相机。

• 深色金属（如铸铁）划痕检测：
  红色或红外光

  • 原理：长波长光穿透力较强，可减少表面纹理干扰，突出深度缺陷。

2. 透明/半透明物体检测

• 玻璃瓶裂缝、塑料薄膜厚度：
  蓝色背光或同轴光
  • 原理：蓝光在透明材料中散射较少，能清晰投射内部结构。
  • 注意：若需检测表面污染（如油污），改用绿色光可增强对比度（油污吸收绿光）。

3. 反光表面（如镜面、电镀件）

• 白色漫射圆顶光 或 偏振光配合蓝光
• 原理：漫射光可均匀照明，避免反光过曝；偏振滤光片可消除镜面眩光，保留细节纹理。

4. 彩色物体识别或分类

• 白色LED光源（高显色性CRI>90）
• 原理：需还原真实颜色，白光覆盖全光谱。
• 注意：避免环境光干扰，可加遮光罩或使用频闪光源。

5. 纹理与字符识别

• 纸张印刷文字、雕刻编号：
  低角度绿色光
  • 原理：人眼对绿光最敏感，相机传感器（通常对绿光响应较高）可获取高对比度图像。
  • 粗糙表面（如皮革纹理）：改用红色低角度光，长波长可弱化细微划痕干扰。

---

（三）：特殊波长应用

1. 紫外光（UV，365-400nm）：

   • 检测荧光材料（如防伪标记）、透明胶水涂布、玻璃隐形裂纹。
   • 注意：需配UV镜头和UV增强相机。

2. 红外光（IR，850-940nm）：

   • 穿透某些材料（如薄塑料、硅胶），用于内部结构检测。
   • 消除表面颜色干扰（如检测芯片引脚不受封装颜色影响）。

---

（四）：光源类型搭配建议

光源形状	适用场景	颜色推荐
环形光	通用表面照明（如零件定位）	蓝光（提高边缘对比度）
条形光	长条形工件、边缘检测	蓝光/绿光（低角度照射）
同轴光	平整反光表面（如金属、玻璃）	白光/蓝光（减少阴影）
背光	轮廓尺寸测量、透明物体	红光（减少衍射）/蓝光（高精度）

---

（五）：实战技巧

1. 波长与相机匹配：
   • 黑白相机对蓝光敏感，彩色相机需平衡光谱（避免偏色）。
2. 环境光干扰：
   • 使用窄带滤光片（如只透过450nm蓝光），屏蔽环境光。
3. 材料特性测试：
   • 先用多色光源实验，观察目标特征在哪种波长下对比度最高。
4. 角度调试：
   • 低角度（5°-30°）：突出凹凸纹理。
   • 高角度（60°-90°）：减弱阴影，适合平整表面。

---

（六）：总结建议表

场景	推荐颜色	辅助措施
金属浅凹槽/划痕	蓝光	低角度照射
透明物体内部缺陷	蓝光	背光或同轴光
镜面反光表面	白光+偏振	漫射罩
彩色分类	高显色白光	遮光环境
深色粗糙纹理	红光	低角度条形光
荧光/隐形标记	紫外光	UV相机+滤光片
穿透表层检测（如硅胶）	红外光	IR镜头+黑白相机

---

2、传感器与成像

$\qquad$不适配的相机和镜头组合可能导致机器视觉成像系统在成本上的浪费和性能上的限制。随着工业科技的进步，相机传感器的种类越来越多，像元尺寸、传感器芯片尺寸可选择性选项也在不同增加;相应地，得益于更先进的制造技术，镜头的种类也不断增加。因此了解相机传感器与镜头之间的相互影响是设计和实现机器视觉系统的关键。

$\qquad$将一黑一白条纹称为线对，通常用每毫米能分辨的线对数(lp/mm)来描述镜头的分辨能力。而对于机器视觉系统来说，传感器的分辨极限是其性能的限制因素之一。传感器可解析的最高频率(即奈奎斯特频率)，实际上就是两个像素或一个线对，可由公式计算得到(其中像元尺寸的单位为um)。

$$传感器分辨率（lp/mm）=\frac{1000}{2*像元尺寸}$$

由公式可知，像素较大的传感器的极限分辨率较低。像素较小的传感器的极限分辨率较高。

$\qquad$在不考虑衍射、光学误差、噪声或其它参数的理想情况下，像素更小的能解析出更多细节，提供更高的分辨率。在不考虑衍射的情况下，成像镜头设计时都会有像差存在，各种不同种类的像差会让图像变得模糊或产生偏移;成像镜头在生产过程中都会存在制造公差，已校正好的像差或多或少地发生变化，导致图像进一步模糊或偏移。

$\qquad$这些不"完美"会进一步降低成像镜头的分辨率。每个成像镜头都具有物理定律决定的绝对性能上限。该限制受镜头的工作f/#以及穿透镜头的光线的波长控制，被称为衍射极限，以lp/mm的形式提供。它可以确定镜头理论上的最大解析能力。即使不受设计因素限制的完美镜头也具有衍射极限。该限制是指两个艾里斑图案不再能互相区分开的点。可通过如下公式计算衍射极限。

$$衍射极限（lp/mm）=\frac{1000}{f/\# *波长}$$

$\qquad$由于传感器的固有噪音，其能响应的对比度阈值通常需要高于0.1，得到的图像才是可靠稳定的。为了避免导致成像复杂化，建议在应用的临界分辨率(lp/mm)下将对比度目标设为0.2或更高。综上分析可知，镜头由于像差、制造工艺和衍射极限等因素，所能达到的极限分辨率满足下列不等式:

$$镜头实际极限分辨率\le理论设计分辨率\le衍射极限$$

镜头与传感器配合使用时视觉系统的极限分辨率满足以下公式:

$$视觉系统极限分辨率=[Min镜头实际分辨率，传感器分辨率]$$

公式中，镜头实际分辨率是指实测MTF>0.1时对应的分辨率。视觉系统的极限分辨率是由镜头与传感器共同决定的，为了得到稳定可靠的图像信息，一般会使镜头的分辨率高于传感器的分辨率。

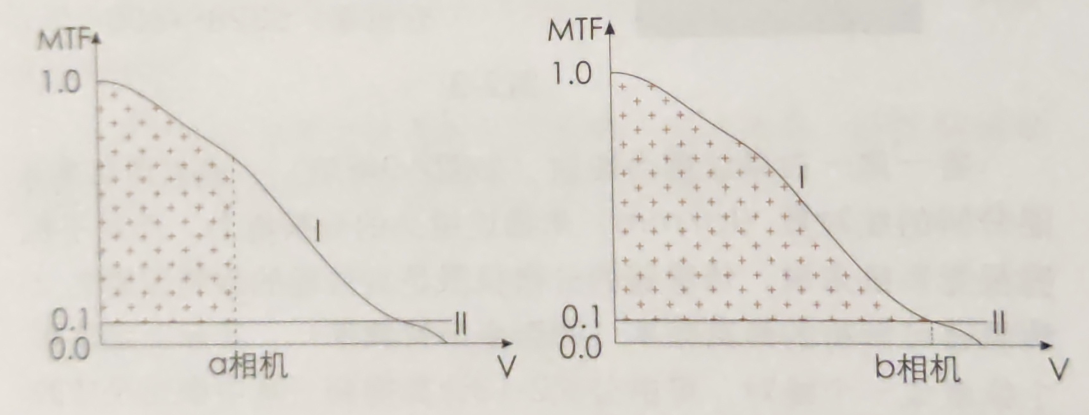

$\qquad$下图曲线Ⅰ是光学系统的MTF曲线，曲线Ⅱ 是接收器的光信号接收阀值曲线，虚线表示相机的分辨率。由曲线Ⅰ、曲线Ⅱ和虚线所围的面积，就代表镜头加相机的视觉系统所能达到的分辨率，所围的面积越大，表示光学系统的成像质量越好。图a中阴影部分的面积就代表了镜头与相机组合后所能达到的极限分辨率。由图可知，镜头所能达到的分辨率远大于相机的分辨率，此组合并没有充分发挥出镜头的性能。图b中相机b的分辨率刚好落在曲线Ⅰ和曲线Ⅱ的交点上，此时曲线Ⅰ、曲线Ⅱ和虚线所围的面积为最大值，光学系统和接收器均达到各自的极限分辨率。

$\qquad$传感器像素尺寸会影响成像的对比度。如表中所示，用较大像素拍摄的图像拥有更好的系统级对比度。随着像素尺寸的减小，对比度下降很快。在机器视觉系统中，最好将对比度保持在20%以上，如果对比度低于此值，将会极易受到温度变化或照明串扰引起的噪声波动的影响。

$\qquad$另一个要记住的是，当每个特征占一个像素变为每个特征占两个像素时，对比度会显著升高，特别是当像素较小时，频率减半，最小的可解析物体大小将翻倍。如果非要查看单个像素级别，最好将光学倍率翻倍并将视场减半。

$\qquad$这将导致特征尺寸能够覆盖两倍的像素，对比度会高得多。这个解决方案的缺点是整体视场范围减小。从图像传感器的角度出发，最好的做法是保持像素大小不变，使图像传感器的尺寸大小加倍，例如，一个使用像素大小为2.2um的1/2"传感器，1X放大率的成像系统与另一个使用像素大小为2.2 um的1"传感器，2X放大率的系统相比，拥有相同的视场和空间分辨率，但是理论上2X系统的对比度翻倍了。

3、相对孔径（f/#）与成像

（1）相对孔径（f/#）与相对对照度的影响

$\qquad$相对孔径的倒数就是光圈，这是衡量镜头通光量的重要指标参数，相对孔径(f/#)的改变将影响相对照度和景深。接下来探讨相对孔径(f/#)对相对照度的影响。图a中的曲线显示了不同相对孔径(f/#)下的相对照度曲线。随着相对孔径(f/#)增大，相对照度一般也会增大。

$\qquad$缩小光圈后，仍然会发生衰减，因为这与光线角度(而非穿过镜头的光线数)有关。这种现象在短焦(大视场角)镜头中尤为明显，在没有渐晕的情况下，像面照度会随着视场角余弦的四次方而下降。许多镜头都会具有视场中间最高的照明分布，并且会在靠近边缘时保持平稳或降低到某个更低的百分比。在极少数情况下，像圈内的相对照度会略微提高。

$\qquad$渐晕是由于被单个镜头元件或机械隔圈阻止而没有穿过整个镜头系统进入传感器的光线导致的结果。这一光线截波可能是有意或无意的，在某些情况下不可避免。光晕最常出现在低相对孔径(f/#)、短焦距镜头，或需要在较低的成本下实现高分辨率的镜头中。

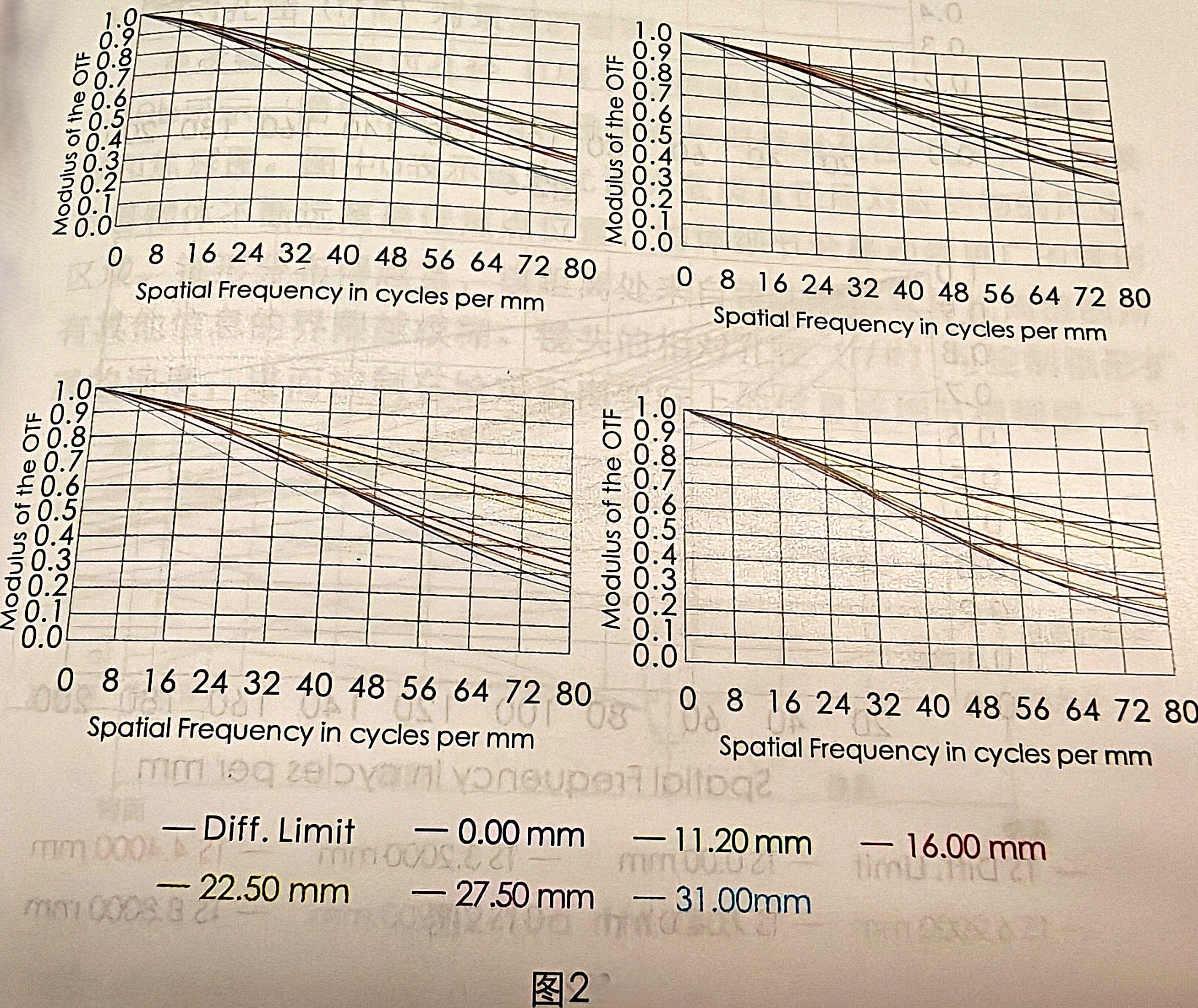

$\qquad$图中显示了相同的60mm镜头在有无挡光下的MTF曲线变化，可以看出适当地牺牲一些相对照度，能够有效提高成像质量，这也是大部分镜头边缘比中心暗的原因之一。

（2）相对孔径（f/#）对MTF的影响

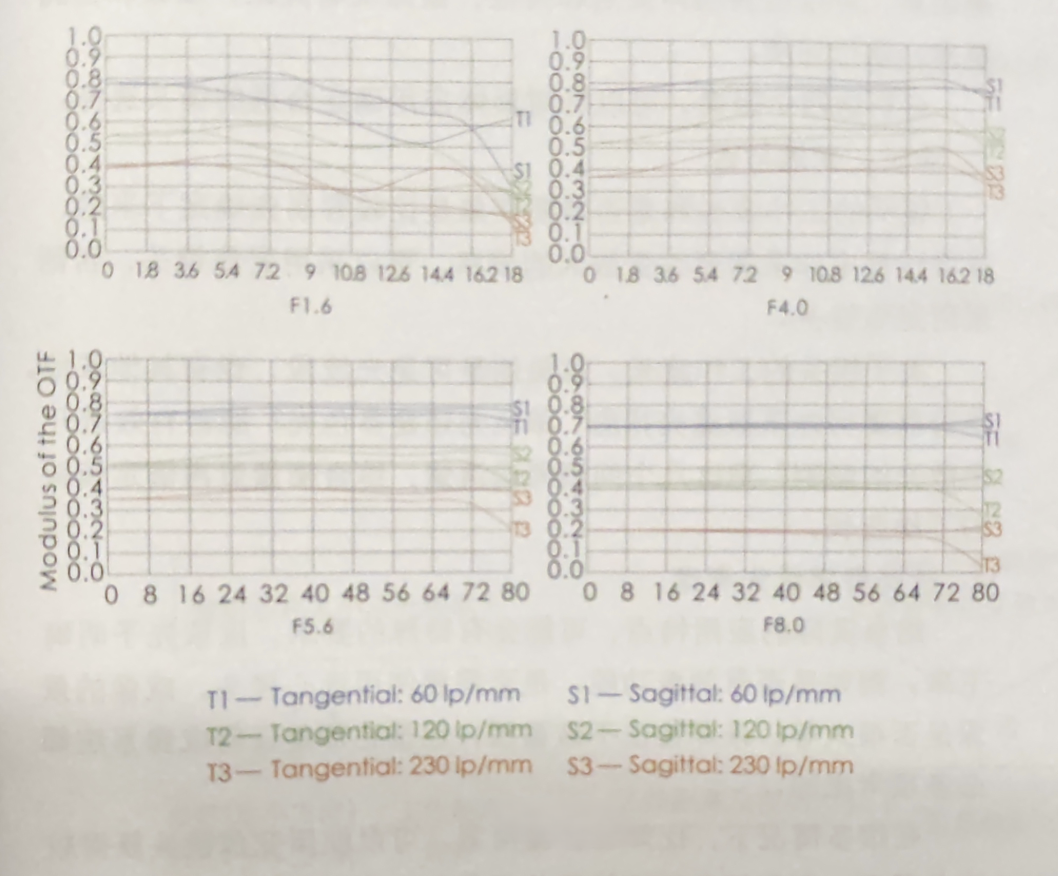

$\qquad$相对孔径控制着镜头的进光量，增大相对孔径会减小镜头的进光量，对于成像来说，可以一定程度上减少像差的影响，从而提高成像性能，由下图可知，相对孔径从F1.6到F5.6，MTF曲线明显提升。但是当相对孔径增大到F8.0时，MTF曲线开始下降，这是由于衍射效应的影响，限制了光学系统的极限频率。下图2显示了镜头MTF性能对应于不同相对孔径的变化曲线图，由图可知，增大相对孔径能在一定程度上提高空间频率，但是增加到一定程度后，由于衍射效应的影响，镜头的空间频率开始下降。

（3）相对孔径（f/#）对景深的影响

$\qquad$更改镜头的相对孔径(f/#)会影响景深，如图a和图b所示。图中所示为相同镜头在不同相对孔径(f/#)下的景深和焦深图。图中a表示镜头允许弥散斑直径所对应的物的尺寸。随着物体不断远离最佳焦点位置，物体细节会移动到更广的锥形区域。锥形分布得越宽，该距离处来自镜头的信息与其周围的所有其他信息的界限越模糊。镜头的相对孔径(f/#)可控制锥形扩展的速度，进而控制在给定距离实际上的信息或细节模糊成一片。

$\qquad$随着细节变小，图a和图b中的光束一起靠近，加快了这种效果。最后，相对孔径(f/#)增加太多会由于达到镜头的衍射极限而造成较小的细节变得模糊，因为镜头的极限分辨率与相对孔径(f/#)成反比。此限制意味着，虽然增加相对孔径(f/#)总会增加景深，但可解析(即使在最佳焦点下)的特征尺寸也会变大。对此，适当利用短波长，并可通过多种方式挽回分辨率损失。一般来说，当镜头在较短工作距离聚焦时，大锥角会导致锥形在最佳焦点两侧很快发散，造成景深有限。对于在较长工作距离下聚焦的物体，光束跃迁率会下降，并且景深会增加。

（4）远心镜头和景深

$\qquad$一个常见的误解是远心镜头本该就具有比传统镜头更大的景深。尽管景深最终由镜头的波长和相对孔径(f/#)控制，但远心镜头由于最佳焦点任意一侧存在对称模糊，确实可以有比传统镜头更大的可用景深。由于受检测部件靠近或远离镜头偏移，因此它会遵循与其关联的视场角(或主光线)。在非远心镜头中，将物体移入或移出焦点时，部件会由于视差以及与其视场角关联的放大倍率更改而产生对称的模糊区域。但是，远心镜头在没有视场角度分量时，会产生对称的模糊图案。实际上，这意味着边缘等特性会保留其质心位置;当物体在最佳焦点以外时，只要保持足以支持机器视觉系统所使用的算法正常运行的对比度，就仍然可以进行准确的测量。

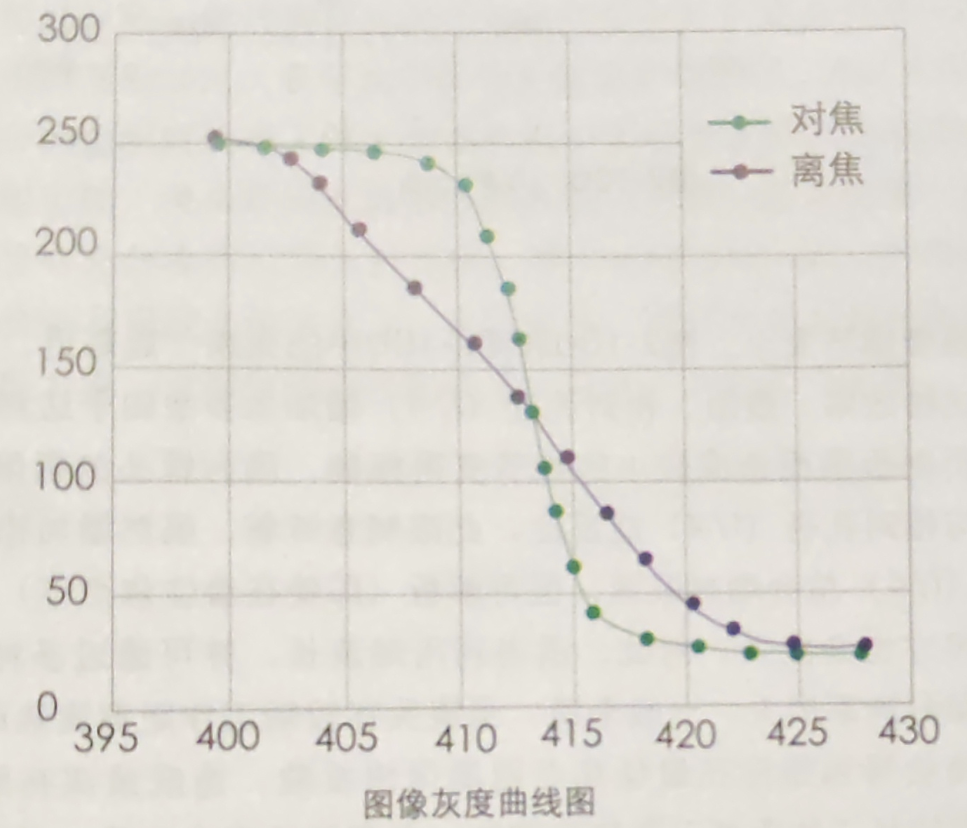

$\qquad$查看从部件边缘提取的线条轮廓的图像灰度绘图(如图所示)，随着针脚边缘分布在多个像素上，略微散焦的图像的斜线率要平缓得多。由于远心镜头会产生对称的模糊，因此该模糊图案仍然可用，因为图心尚未移动，而且需要的子像素插值量有所降低。这降低了由于传感器噪声而导致的灰度波动敏感性，并且能够更加可靠、重复多次找到针脚中心位置。

（5）镜头与相机搭配

1）最大兼容相机芯片尺寸

$\qquad$最大兼容相机芯片尺寸指镜头能支持的最大清晰成像的范围。在实际选择相机和镜头时，要注意所选择镜头的最大兼容芯片尺寸要大于或等于所选择的相机芯片的尺寸。

$\qquad$以下为常用镜头及相机芯片的兼容性说明：

2）向下兼容

$\qquad$镜头的分辨率、法兰距都可兼容小需求的相机，如五百万分辨率镜头可以搭配同等芯片尺寸的两百万分辨率的相机，再如两千万分辨率镜头可以搭配同等芯片尺寸的千万分辨率的相机，整体的视觉系统所能达到的分辨率将是相机的分辨率，显然镜头的高分辨率性能并未能展现出来，但是图像的对比度会明显提升不少，将有助于后端图像处理。

$\qquad$当相机选型已经明确，镜头的接口及法兰参数都已明确，镜头可选的范围就减少了。这时候转接圈延长管等配件就能发挥作用了，最常见的就是C-Mount与CS-Mount之间的转化，C-Mount接口的镜头增加5mm延长管就可与CS-Mount相机配使用。还有F-Mount转M42接口或M58接口、C-Mount转M42接口等等。

四：镜头选型指南

---

本指南旨在帮助工程师快速、准确地为机器视觉系统选择合适的工业镜头。选型遵循 “需求定义 -> 关键参数计算 -> 规格匹配 -> 最终校验” 的逻辑流程。

第一步：明确应用需求与约束

这是所有计算的基础，务必首先确定。

1. 被测物体：

   • 尺寸（长 × 宽 × 高/厚度，单位：mm）。
   • 需要检测的特征细节大小（如最小字符高度、缺陷尺寸）。
   • 表面特性（反光、深色、透明等）。

2. 系统布置约束：

   • 工作距离：镜头前端到被测物体表面的可安装距离（WD，单位：mm）。这是由机械结构决定的硬性约束。
   • 视场：需要拍摄到的物体范围（FOV，单位：mm）。通常略大于被测物体本身，需包含背景或定位特征。需分别确定水平视场（FOVh）和垂直视场（FOVv）。

3. 相机已定参数（如果相机已选定）：

   • 传感器尺寸：关键参数。需知道传感器靶面的宽度（Ws）和高度（Hs，单位：mm）。常见规格如1/1.8”、2/3”等，需查询其具体尺寸。
   • 像素尺寸：单个像素的物理尺寸（单位：µm）。这决定了系统的理论物理分辨率。
   • 接口类型：通常是C接口或CS接口，决定了镜头的机械兼容性。

4. 性能与精度要求：

   • 景深要求：被测物体是否有高度变化？是否需要整个厚度范围都清晰成像？
   • 精度要求：尺寸测量的绝对精度或重复性精度要求。这决定了是否需要远心镜头来消除透视误差。
   • 速度要求：物体是否高速运动？这关系到曝光时间和光圈的选择。
   • 环境因素：有无震动、粉尘、温度变化？这指向镜头的工业耐用性。

第二步：核心参数计算与初选

利用第一步的信息进行定量计算。

1. 计算所需焦距

根据工作距离、传感器尺寸和视场，使用以下公式进行估算：

公式：焦距 f ≈ (工作距离 WD × 传感器尺寸 Hs) / 视场 FOV

• 操作：分别用 WD & Hs & FOVv 计算一次，再用 WD & Ws & FOVh 计算一次，取两个结果中较大的数值作为焦距需求的参考值。
• 选型原则：在市面上标准的焦距产品中（如8mm, 12mm, 16mm, 25mm, 35mm, 50mm），选择最接近且略小于计算值的焦距。这样可以确保视场完全覆盖物体，并留有少许余量。
• 焦距类型初判：
  • f < 12mm：广角镜头。适用于大视野、近距离安装。注意边缘畸变可能较大。
  • f = 16mm ~ 50mm：标准镜头。最通用，畸变控制较好，首选范围。
  • f > 50mm：长焦镜头。适用于工作距离远、需要看细节的场景。

2. 验证分辨率匹配（避免镜头成为瓶颈）

镜头的分辨率（解像力）必须与相机传感器匹配。

• 相机侧需求：根据精度要求，计算出需要每个像素代表多少毫米的物理尺寸（即像素当量）。例如，要求检测0.1mm的缺陷，则至少需要2-3个像素来覆盖它，即像素当量需≤0.05mm/像素。
• 镜头侧能力：镜头分辨率通常用空间频率（lp/mm，线对/毫米） 表示。它表示在1mm的像面上能分辨多少对黑白相间的线条。
• 匹配准则：根据奈奎斯特采样定理，镜头的分辨率（lp/mm）应 ≥ 1 / (2 × 相机像素尺寸)。
  • 举例：相机像素尺寸为3.45 µm (0.00345mm)，则镜头分辨率应 ≥ 1/(2*0.00345) ≈ 145 lp/mm。
  • 简化原则：选择镜头时，确保其标称分辨率（通常在MTF曲线中提供）能满足或超过此值。为高端高像素相机（小像素尺寸）选配镜头时，此项需重点考察。

3. 判断是否需要远心镜头

在以下情况中，应优先考虑远心镜头：

• 进行高精度尺寸测量（特别是厚度、孔径等）。
• 被测物体有显著高度或放置于不同平面上，但要求测量结果不受距离影响。
• 需要完全消除透视误差（“近大远小”效应）。
• 注意：远心镜头视场小、工作距离短、价格昂贵。仅当普通镜头无法满足精度要求时才选用。

第三步：关键参数详解与权衡选择

基于初选结果，深入理解并确定以下参数。

1. 光圈（F数）的选择权衡

光圈影响进光量、景深和衍射极限，需根据实际需求权衡设定。

• 进光量 vs 运动模糊：环境光弱或物体运动快时，需使用大光圈（小F值，如F/1.4, F/2.0） 以增加进光，缩短曝光时间，冻结运动。
• 景深要求：若物体有高度差，需要整体清晰，必须使用小光圈（大F值，如F/8, F/11） 来获得大景深。
• 最佳像质光圈：镜头的最佳成像质量通常出现在最大光圈收缩2-3档的位置（如最大F/1.4的镜头，最佳光圈约在F/2.8-F/4）。此时像差与衍射达到平衡。
• 衍射限制：避免使用过小的光圈（如F/16以上），否则衍射效应会严重降低图像整体清晰度。
• 工业实践：先根据景深需求确定所需的最小光圈，再检查在该光圈下进光量是否足够。若不够，则需加强照明。工业镜头通常使用手动光圈并锁定，以保证一致性。

2. 接口与像场覆盖检查

• 接口匹配：确认镜头接口（C, CS, F等）与相机接口一致。C口镜头可通过转接环用于CS口相机，但反之不行（会导致无法对焦至无限远）。
• 像场覆盖：这是必须满足的硬性条件。镜头的像场直径（成像圈） 必须 ≥ 相机传感器的对角线尺寸。否则图像四角会出现暗角或模糊。在镜头规格书中确认此参数。

3. 畸变控制

• 对于几何测量应用，镜头畸变率是重要指标。通常要求选择低畸变镜头（畸变率<0.1%为佳，普通镜头可能在1%-3%）。
• 广角镜头畸变通常大于长焦镜头。远心镜头畸变极小。
• 软件可以补偿已知的畸变，但优先从光学上选择低畸变镜头。

4. 机械与环境特性

• 镜筒材质：全金属镜筒更坚固耐用，适用于有振动、温变的工业环境。
• 锁定机构：调焦环和光圈环应有锁定螺丝，防止使用中因振动导致参数变动。
• 特种需求：如有需要，考虑防尘防水（IP评级）、耐腐蚀、紫外线/红外线镜头等。

第四步：选型流程图与最终校验

选型快速决策流程图

classDiagram
    class A
    class B
    class C
    class D
    class E
    class F
    class G
    class H
    class I
    class J
    class K
    class L
    class M
    class N
    class O
    class P

    A : 开始选型
    B : 需求分析
    C : 明确：物体尺寸/厚度 工作距离WD 视场FOV 相机传感器尺寸
    D : 计算所需焦距 f ≈ WD * Hs / FOV
    E : 是否进行高精度尺寸测量？
    F : 选用远心镜头
    G : 选用对应焦距的定焦镜头
    H : 检查像场覆盖 传感器尺寸 ≤ 镜头像场？
    I : 重新选择镜头型号
    J : 评估景深要求
    K : 物体薄/无景深需求
    L : 物体厚/需要大景深
    M : 使用较大光圈 F值小, 如F/2.8
    N : 使用较小光圈 F值大, 如F/8
    O : 检查分辨率匹配 镜头lp/mm ≥ 1/2*像素尺寸
    P : 最终选定镜头型号

    A --> B
    B --> C
    C --> D
    D --> E
    E --> F : 是
    E --> G : 否
    F --> H
    G --> H
    H --> I : 否
    H --> J : 是
    J --> K
    J --> L
    K --> M
    L --> N
    M --> O
    N --> O
    O --> P

最终校验清单

在最终下单前，请核对以下事项：

1. 焦距：选定的镜头焦距是否能在既定WD下，覆盖所需的FOV？（可用公式复验）
2. 接口与像场：镜头接口是否匹配？像场是否完全覆盖传感器？
3. 景深与光圈：在需要的景深下，所用的光圈值是否能提供足够的进光量？（考虑照明能力）
4. 分辨率：镜头的分辨率是否匹配相机像素，不成为系统瓶颈？
5. 畸变：对于测量应用，镜头畸变率是否在可接受/可标定补偿范围内？
6. 机械兼容：镜头的尺寸、重量、调焦方式是否与安装空间和机构兼容？
7. 环境适应性：镜头是否满足现场的防尘、抗震、温度等要求？

---

总结：工业镜头选型是一个系统化的权衡过程。核心是以应用需求（FOV, WD, 精度）为输入，通过计算确定焦距，并确保像场覆盖和分辨率匹配，最后根据景深和光照条件确定光圈。遵循此指南，可有效避免常见选型错误，构建稳定可靠的视觉成像系统。
